Lenovo H520 Desktop- Manuale d'uso

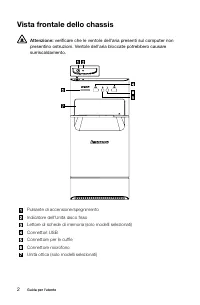

2 Guida per l'utente Vista frontale dello chassis Attenzione: verificare che le ventole dell'aria presenti sul computer non presentino ostruzioni. Ventole dell'aria bloccate potrebbero causare surriscaldamento. Pulsante di accensione/spegnimentoIndicatore dell'Unità disco fissoLettore di schede di m...

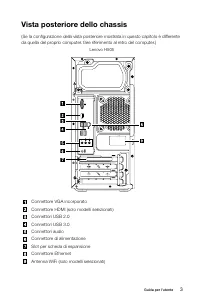

3 Guida per l'utente Vista posteriore dello chassis (Se la configurazione della vista posteriore mostrata in questo capitolo è differente da quella del proprio computer, fare riferimento al retro del computer.) Lenovo H505 Connettore VGA incorporatoConnettore HDMI (solo modelli selezionati)Connettor...

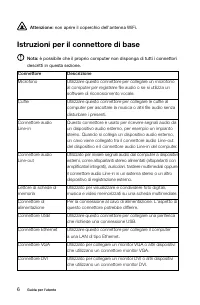

6 Guida per l'utente Attenzione: non aprire il coperchio dell'antenna WiFi. Istruzioni per il connettore di base Nota: è possibile che il proprio computer non disponga di tutti i connettori descritti in questa sezione. Connettore Descrizione Microfono Utilizzare questo connettore per collegare un mi...

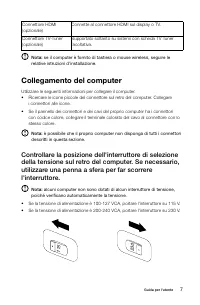

7 Guida per l'utente Connettore HDMI (opzionale) Connette al connettore HDMI sul display o TV. Connettore TV-Tuner (opzionale) Supportato soltanto su sistemi con scheda TV Tuner facoltativa. Nota: se il computer è fornito di tastiera o mouse wireless, seguire le relative istruzioni d'installazione. ...

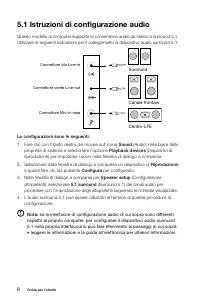

8 Guida per l'utente 5.1 Istruzioni di configurazione audio Questo modello di computer supporta la conversione audio da stereo a surround 5.1.Utilizzare le seguenti indicazioni per il collegamento al dispositivo audio surround 5.1: Canale frontale Surround Centro-LFE Connettore blu Line-in Connettor...

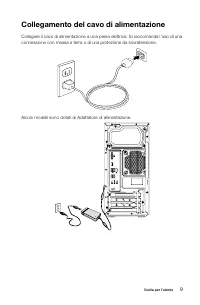

9 Guida per l'utente Collegamento del cavo di alimentazione Collegare il cavo di alimentazione a una presa elettrica. Si raccomanda l'uso di una connessione con messa a terra o di una protezione da sovratensione. Alcuni modelli sono dotati di Adattatore di alimentazione.

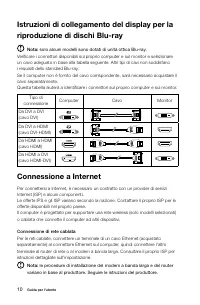

10 Guida per l'utente Istruzioni di collegamento del display per la riproduzione di dischi Blu-ray Nota: solo alcuni modelli sono dotati di unità ottica Blu-ray. Verificare i connettori disponibili sul proprio computer e sul monitor e selezionare un cavo adeguato in base alla tabella seguente. Altri...

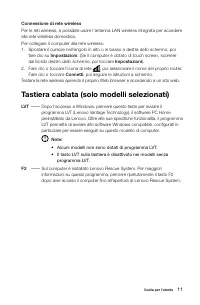

11 Guida per l'utente Connessione di rete wireless Per le reti wireless, è possibile usare l'antenna LAN wireless integrata per accedere alla rete wireless domestica.Per collegare il computer alla rete wireless:1. Spostare il cursore nell'angolo in alto o in basso a destra dello schermo, poi fare cl...

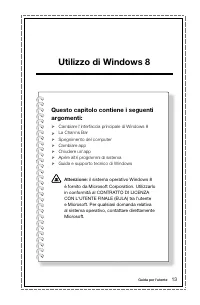

Utilizzo di Windows 8 Questo capitolo contiene i seguenti argomenti:  Cambiare l'interfaccia principale di Windows 8  La Charms Bar  Spegnimento del computer  Cambiare app  Chiudere un'app  Aprire altri programmi di sistema  Guida e supporto tecnico di Windows Attenzione: il sistema operativo...

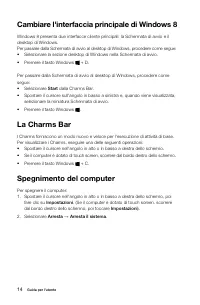

14 Guida per l'utente Cambiare l'interfaccia principale di Windows 8 Windows 8 presenta due interfacce cliente principali: la Schermata di avvio e il desktop di Windows.Per passare dalla Schermata di avvio al desktop di Windows, procedere come segue:• Selezionare la sezione desktop di Windows nella ...

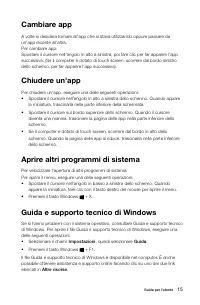

15 Guida per l'utente Cambiare app A volte si desidera tornare all'app che si stava utilizzando oppure passare da un'app recente all'altra.Per cambiare app:Spostare il cursore nell'angolo in alto a sinistra, poi fare clic per far apparire l'app successiva. (Se il computer è dotato di touch screen, s...

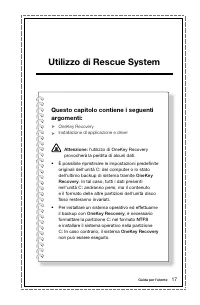

Utilizzo di Rescue System Questo capitolo contiene i seguenti argomenti:  OneKey Recovery  Installazione di applicazione e driver Attenzione: l'utilizzo di OneKey Recovery provocherà la perdita di alcuni dati. • È possibile ripristinare le impostazioni predefinite originali dell'unità C: del compu...

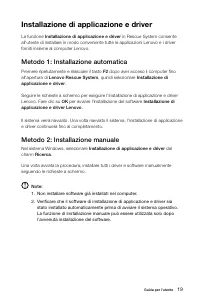

19 Guida per l'utente Installazione di applicazione e driver La funzione Installazione di applicazione e driver in Rescue System consente all'utente di installare in modo conveniente tutte le applicazioni Lenovo e i driver forniti insieme al computer Lenovo. Metodo 1: Installazione automatica Premer...

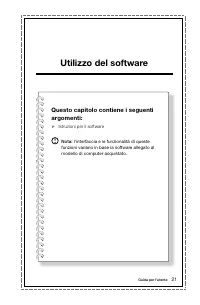

Utilizzo del software Questo capitolo contiene i seguenti argomenti:  Istruzioni per il software Nota: l'interfaccia e le funzionalità di queste funzioni variano in base la software allegato al modello di computer acquistato. Guida per l'utente 21

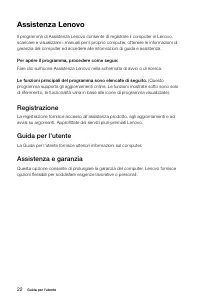

22 Guida per l'utente Assistenza Lenovo Il programma di Assistenza Lenovo consente di registrare il computer in Lenovo, scaricare e visualizzare i manuali per il proprio computer, ottenere le informazioni di garanzia del computer ed accedere alle informazioni di guida e assistenza. Per aprire il pro...

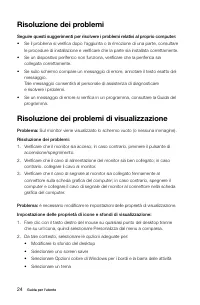

24 Guida per l'utente Risoluzione dei problemi Seguire questi suggerimenti per risolvere i problemi relativi al proprio computer: • Se il problema si verifica dopo l'aggiunta o la rimozione di una parte, consultare le procedure di installazione e verificare che la parte sia installata correttamente....

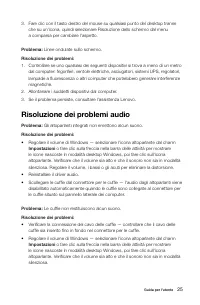

25 Guida per l'utente 3. Fare clic con il tasto destro del mouse su qualsiasi punto del desktop tranne che su un'icona, quindi selezionare Risoluzione dello schermo dal menu a comparsa per cambiare l'aspetto. Problema: Linee ondulate sullo schermo. Risoluzione dei problemi: 1. Controllare se uno qua...

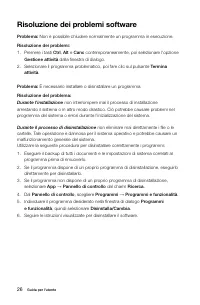

26 Guida per l'utente Risoluzione dei problemi software Problema: Non è possibile chiudere normalmente un programma in esecuzione. Risoluzione dei problemi: 1. Premere i tasti Ctrl , Alt e Canc contemporaneamente, poi selezionare l'opzione Gestione attività dalla finestra di dialogo. 2. Selezionare ...

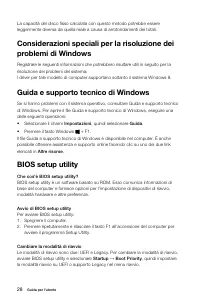

28 Guida per l'utente La capacità del disco fisso calcolata con questo metodo potrebbe essere leggermente diversa da quella reale a causa di arrotondamenti dei totali. Considerazioni speciali per la risoluzione dei problemi di Windows Registrare le seguenti informazioni che potrebbero risultare util...

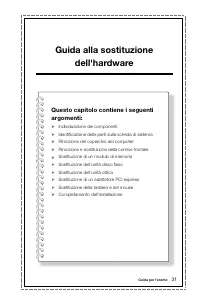

Guida alla sostituzione dell'hardware Questo capitolo contiene i seguenti argomenti:  Individuazione dei componenti  Identificazione delle parti sulla scheda di sistema  Rimozione del coperchio del computer  Rimozione e sostituzione della cornice frontale  Sostituzione di un modulo di memoria ...

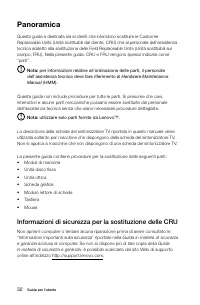

32 Guida per l'utente Panoramica Questa guida è destinata sia ai clienti che intendono sostituire le Customer Replaceable Units (Unità sostituibili dal cliente, CRU) che al personale dell'assistenza tecnica addetto alla sostituzione delle Field Replaceable Units (Unità sostituibili sul campo, FRU). ...

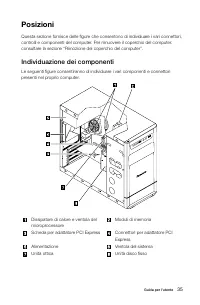

35 Guida per l'utente Posizioni Questa sezione fornisce delle figure che consentono di individuare i vari connettori, controlli e componenti del computer. Per rimuovere il coperchio del computer, consultare la sezione “Rimozione del coperchio del computer”. Individuazione dei componenti Le seguenti ...

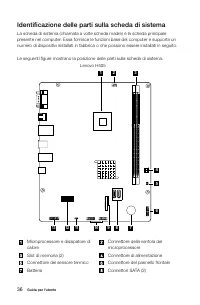

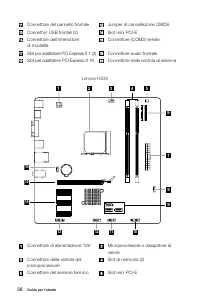

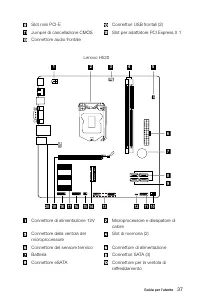

36 Guida per l'utente Identificazione delle parti sulla scheda di sistema La scheda di sistema (chiamata a volte scheda madre) è la scheda principale presente nel computer. Essa fornisce le funzioni base del computer e supporta un numero di dispositivi installati in fabbrica o che possono essere ins...

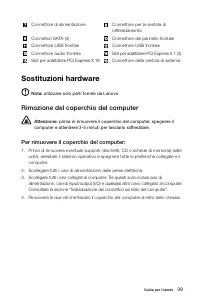

39 Guida per l'utente Connettore di alimentazione Connettore per la ventola di raffreddamento Connettori SATA (3) Connettore del pannello frontale Connettore USB frontale Connettore USB frontale Connettore audio frontale Slot per adattatore PCI Express X 1 (3) Slot per adattatore PCI Express X 16 Co...

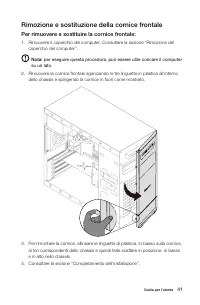

41 Guida per l'utente Rimozione e sostituzione della cornice frontale Per rimuovere e sostituire la cornice frontale: 1. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer”. Nota: per eseguire questa procedura, può essere utile coricare il computer su un...

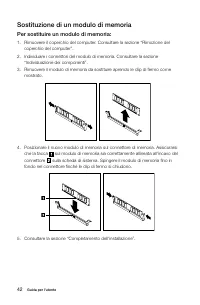

42 Guida per l'utente Sostituzione di un modulo di memoria Per sostituire un modulo di memoria: 1. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer”. 2. Individuare i connettori del modulo di memoria. Consultare la sezione “Individuazione dei component...

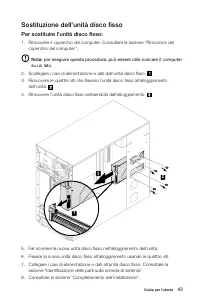

43 Guida per l'utente Sostituzione dell'unità disco fisso Per sostituire l'unità disco fisso: 1. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer”. Nota: per eseguire questa procedura, può essere utile coricare il computer su un lato. 2. Scollegare i c...

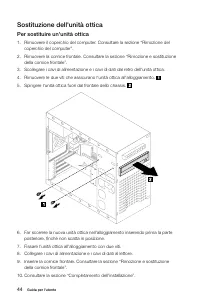

44 Guida per l'utente Sostituzione dell'unità ottica Per sostituire un'unità ottica 1. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer”. 2. Rimuovere la cornice frontale. Consultare la sezione “Rimozione e sostituzione della cornice frontale”. 3. Scol...

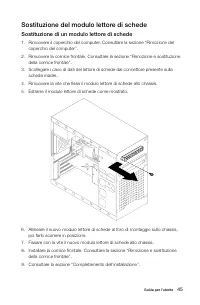

45 Guida per l'utente Sostituzione del modulo lettore di schede Sostituzione di un modulo lettore di schede 1. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer”. 2. Rimuovere la cornice frontale. Consultare la sezione “Rimozione e sostituzione della co...

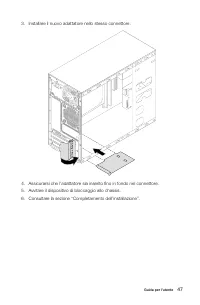

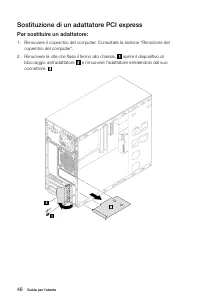

46 Guida per l'utente Sostituzione di un adattatore PCI express Per sostituire un adattatore: 1. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer”. 2. Rimuovere la vite che fissa il fermo allo chassis, aprire il dispositivo di bloccaggio dell'adattator...

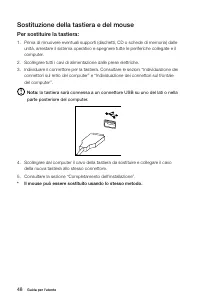

48 Guida per l'utente Sostituzione della tastiera e del mouse Per sostituire la tastiera: 1. Prima di rimuovere eventuali supporti (dischetti, CD o schede di memoria) dalle unità, arrestare il sistema operativo e spegnere tutte le periferiche collegate e il computer. 2. Scollegare tutti i cavi di al...

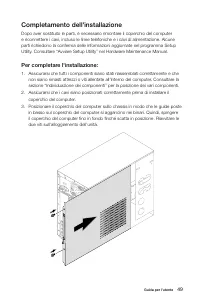

49 Guida per l'utente Completamento dell'installazione Dopo aver sostituito le parti, è necessario rimontare il coperchio del computer e riconnettere i cavi, incluso le linee telefoniche e i cavi di alimentazione. Alcune parti richiedono la conferma delle informazioni aggiornate nel programma Setup ...

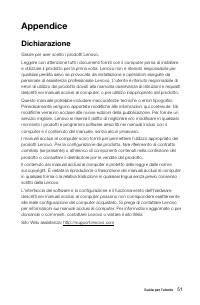

51 Guida per l'utente Appendice Dichiarazione Grazie per aver scelto i prodotti Lenovo.Leggere con attenzione tutti i documenti forniti con il computer prima di installare e utilizzare il prodotto per la prima volta. Lenovo non è ritenuto responsabile per qualsiasi perdita salvo se provocata da inst...

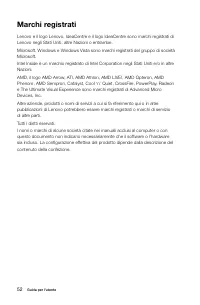

52 Guida per l'utente Marchi registrati Lenovo e il logo Lenovo, IdeaCentre e il logo IdeaCentre sono marchi registrati di Lenovo negli Stati Uniti, altre Nazioni o entrambe.Microsoft, Windows e Windows Vista sono marchi registrati del gruppo di società Microsoft.Intel Inside è un marchio registrato...

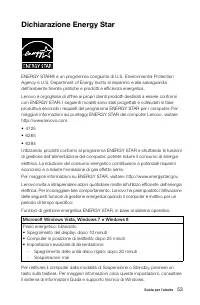

53 Guida per l'utente Dichiarazione Energy Star ENERGY STAR® è un programma congiunto di U.S. Environmental Protection Agency e U.S. Department of Energy rivolto al risparmio e alla salvaguardia dell'ambiente tramite pratiche e prodotti a efficienza energetica.Lenovo è orgogliosa di offrire ai propr...

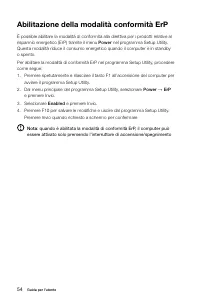

54 Guida per l'utente Abilitazione della modalità conformità ErP È possible abilitare la modalità di conformità alla direttiva per i prodotti relative al risparmio energetico (ErP) tramite il menu Power nel programma Setup Utility. Questa modalità riduce il consumo energetico quando il computer è in...
