Honeywell HCC334L- Manuale d'uso

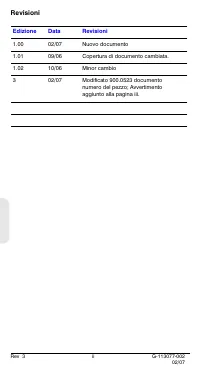

Pagina 9 - Revisioni

Revisioni Edizione Data Revisioni 1.00 02/07 Nuovo documento 1.01 09/06 Copertura di documento cambiata. 1.02 10/06 Minor cambio 3 02/07 Modificato 900.0523 documento numero del pezzo; Avvertimento aggiunto alla pagina iii. Rev 3 ii G-113077-002 02/07

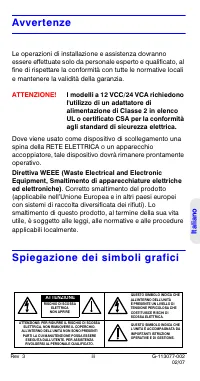

Pagina 10 - Av v e r t e n z e

Rev 3 iii G-113077-002 02/07 Av v e r t e n z e Le operazioni di installazione e assistenza dovranno essere effettuate solo da personale esperto e qualificato, al fine di rispettare la conformità con tutte le normative locali e mantenere la validità della garanzia. ATTENZIONE! I modelli a 12 VCC/24 ...

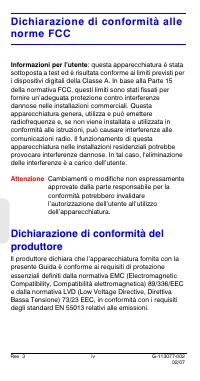

Pagina 11 - Attenzione

Rev 3 iv G-113077-002 02/07 D i c h i a r a z i o n e d i c o n f o r m i t à a l l e n o r m e F C C Informazioni per l’utente: questa apparecchiatura è stata sottoposta a test ed è risultata conforme ai limiti previsti per i dispositivi digitali della Classe A. In base alla Parte 15 della normativ...

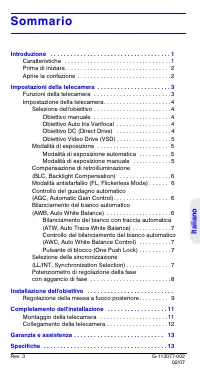

Pagina 12 - S o m m a r i o

Rev 3 G-113077-002 02/07 Italian o S o m m a r i o Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1Prima di iniziare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...

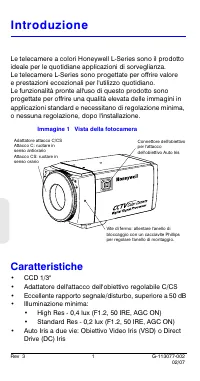

Pagina 13 - I n t r o d u z i o n e; Caratteristiche; Eccellente rapporto segnale/disturbo, superiore a 50 dB

Rev 3 1 G-113077-002 02/07 I n t r o d u z i o n e Le telecamere a colori Honeywell L-Series sono il prodotto ideale per le quotidiane applicazioni di sorveglianza. Le telecamere L-Series sono progettate per offrire valore e prestazioni eccezionali per l'utilizzo quotidiano. Le funzionalità pronte a...

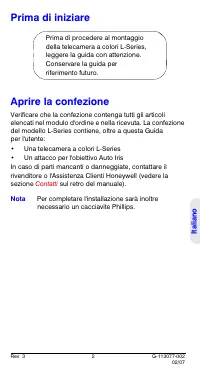

Pagina 14 - Prima di iniziare; Una telecamera a colori L-Series; Per completare l'installazione sarà inoltre

Rev 3 2 G-113077-002 02/07 Italian o Prima di iniziare Aprire la confezione Verificare che la confezione contenga tutti gli articoli elencati nel modulo d'ordine e nella ricevuta. La confezione del modello L-Series contiene, oltre a questa Guida per l'utente: • Una telecamera a colori L-Series • Un ...

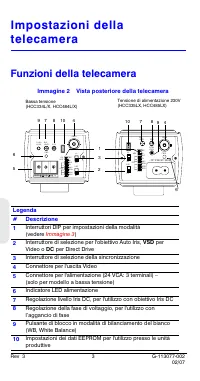

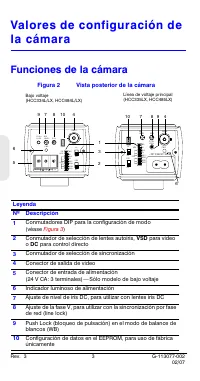

Pagina 15 - Funzioni della telecamera

Rev 3 3 G-113077-002 02/07 I m p o s t a z i o n i d e l l a t e l e c a m e r a Funzioni della telecamera Immagine 2 Vista posteriore della telecamera Legenda # Descrizione 1 Interruttori DIP per impostazioni della modalità (vedere Immagine 3 ) 2 Interruttore di selezione per l'obiettivo Auto Iris,...

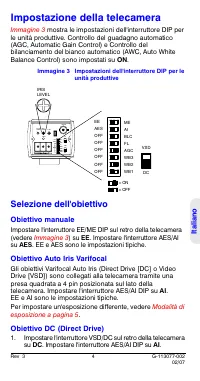

Pagina 16 - Impostazione della telecamera; Selezione dell'obiettivo; Obiettivo manuale; su AES. EE e AES sono le impostazioni tipiche.; Obiettivo Auto Iris Varifocal; Modalità di

Rev 3 4 G-113077-002 02/07 Italian o Impostazione della telecamera Immagine 3 mostra le impostazioni dell'interruttore DIP per le unità produttive. Controllo del guadagno automatico (AGC, Automatic Gain Control) e Controllo del bilanciamento del bianco automatico (AWC, Auto White Balance Control) so...

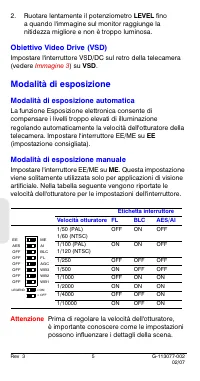

Pagina 17 - Modalità di esposizione; Modalità di esposizione automatica

Rev 3 5 G-113077-002 02/07 2. Ruotare lentamente il potenziometro LEVEL fino a quando l'immagine sul monitor raggiunge la nitidezza migliore e non è troppo luminosa. Obiettivo Video Drive (VSD) Impostare l'interruttore VSD/DC sul retro della telecamera (vedere Immagine 3 ) su VSD. Modalità di esposi...

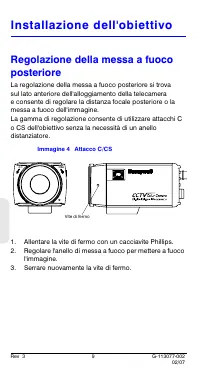

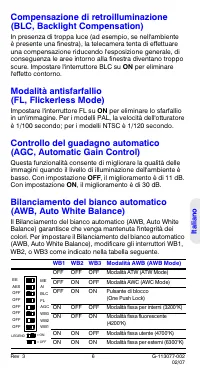

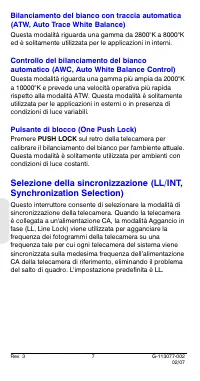

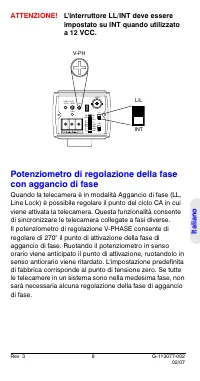

Pagina 21 - I n s t a l l a z i o n e d e l l ' o b i e t t i v o; Allentare la vite di fermo con un cacciavite Phillips.

Rev 3 9 G-113077-002 02/07 I n s t a l l a z i o n e d e l l ' o b i e t t i v o Regolazione della messa a fuoco posteriore La regolazione della messa a fuoco posteriore si trova sul lato anteriore dell'alloggiamento della telecamera e consente di regolare la distanza focale posteriore o la messa a ...

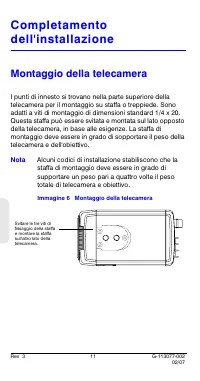

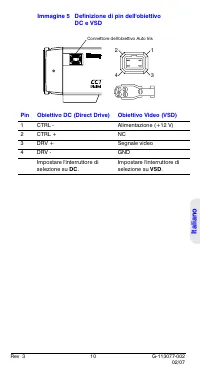

Pagina 23 - Montaggio della telecamera; Alcuni codici di installazione stabiliscono che la

Rev 3 11 G-113077-002 02/07 C o m p l e t a m e n t o d e l l ' i n s t a l l a z i o n e Montaggio della telecamera I punti di innesto si trovano nella parte superiore della telecamera per il montaggio su staffa o treppiede. Sono adatti a viti di montaggio di dimensioni standard 1/4 x 20. Questa st...

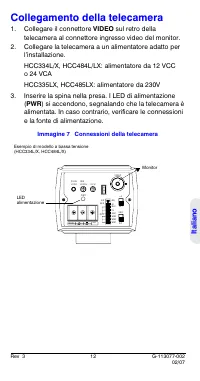

Pagina 24 - Collegamento della telecamera

Rev 3 12 G-113077-002 02/07 Italian o Collegamento della telecamera 1. Collegare il connettore VIDEO sul retro della telecamera al connettore ingresso video del monitor. 2. Collegare la telecamera a un alimentatore adatto per l’installazione. HCC334L/X, HCC484L/LX: alimentatore da 12 VCC o 24 VCA HC...

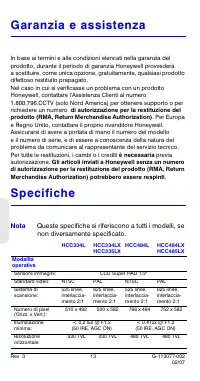

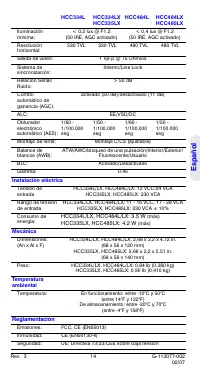

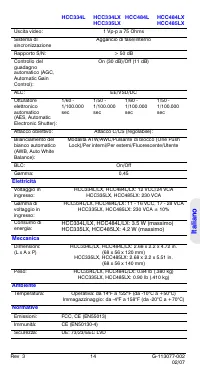

Pagina 25 - Queste specifiche si riferiscono a tutti i modelli, se

Rev 3 13 G-113077-002 02/07 G a r a n z i a e a s s i s t e n z a In base ai termini e alle condizioni elencati nella garanzia del prodotto, durante il periodo di garanzia Honeywell provvederà a sostituire, come unica opzione, gratuitamente, qualsiasi prodotto difettoso restituito prepagato.Nel caso...
