Ridgid Micro DM-100 37423 - Manuale d'uso

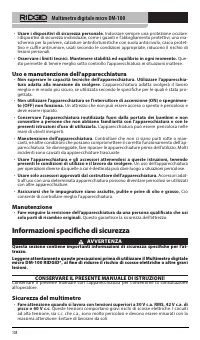

Multimetro digitale micro DM-100 108 • Usare i dispositivi di sicurezza personale. Indossare sempre una protezione oculare. I dispositivi di sicurezza individuale, come i guanti e l'abbigliamento protettivi, una ma- scherina per la polvere, calzature antinfortunistiche con suola antiscivolo, casco p...

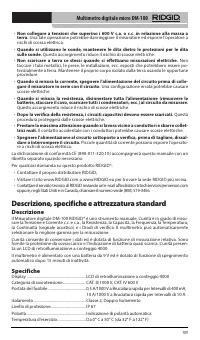

Multimetro digitale micro DM-100 109 • Non collegare a tensioni che superino i 600 V c.a. o c.c. in relazione alla massa a terra. Una tale operazione potrebbe danneggiare il misuratore ed esporre l'operatore a rischi di scossa elettrica. • Quando si utilizzano le sonde, mantenere le dita dietro le p...

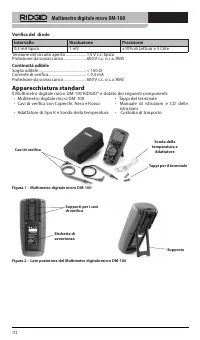

Multimetro digitale micro DM-100 112 Verifica del diodo Intervallo Risoluzione Precisione 0,3 mA tipico 1 mV ±10% di Lettura ± 5 Cifre Tensione del circuito aperto ...................... 1,5 V c.c. tipico Protezione da sovraccarico......................... 600 V c.c. o c.a. RMSContinuità udibile Sog...

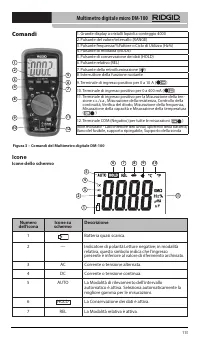

Multimetro digitale micro DM-100 113 Comandi 67 8 9 10 11 12 5 4 3 2 1 Figura 3 – Comandi del Multimetro digitale DM-100 Icone Icone dello schermo 6 7 8 9 10 11 5 4 3 2 1 Numero dell'icona Icone su schermo Descrizione 1 Batteria quasi scarica. 2 — Indicatore di polarità Letture negative; in modalità...

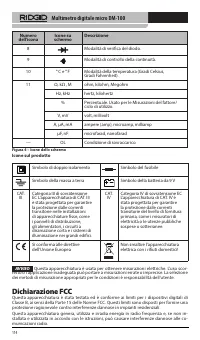

Multimetro digitale micro DM-100 114 Numero dell'icona Icone su schermo Descrizione 8 Modalità di verifica del diodo. 9 Modalità di controllo della continuità. 10 ° C e ° F Modalità della temperatura (Gradi Celsius, Gradi Fahrenheit). 11 Ω, kΩ , M ohm, kilohm, Megohm Hz, kHz hertz, kilohertz % Perce...

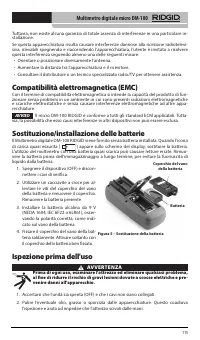

Multimetro digitale micro DM-100 115 Tuttavia, non esiste alcuna garanzia di totale assenza di interferenze in una particolare in- stallazione.Se questa apparecchiatura risulta causare interferenze dannose alla ricezione radiotelevi- siva, rilevabili spegnendo e riaccendendo l'apparecchiatura, l'ute...

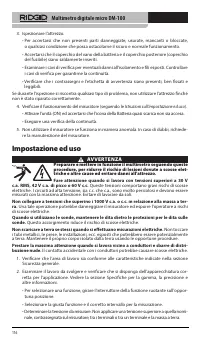

Multimetro digitale micro DM-100 116 3. Ispezionare l'attrezzo. • Per accertarsi che non presenti parti danneggiate, usurate, mancanti o bloccate, o qualsiasi condizione che possa ostacolarne il sicuro e normale funzionamento. • Accertarsi che il coperchio del vano della batteria e il coperchio post...

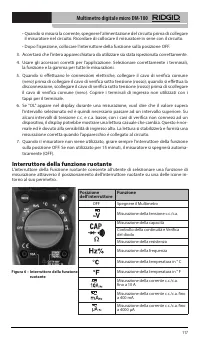

Multimetro digitale micro DM-100 117 • Quando si misura la corrente, spegnere l'alimentazione del circuito prima di collegare il misuratore nel circuito. Ricordare di collocare il misuratore in serie con il circuito. • Dopo l'ispezione, collocare l'interruttore della funzione sulla posizione OFF. 3....

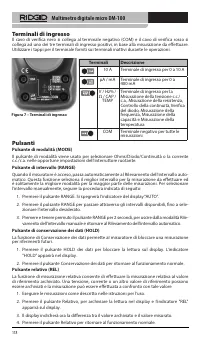

Multimetro digitale micro DM-100 118 Terminali di ingresso Il cavo di verifica nero si collega al terminale negativo (COM) e il cavo di verifica rosso si collega ad uno dei tre terminali di ingresso positivi, in base alla misurazione da effettuare. Utilizzare i tappi per il terminale forniti sui ter...

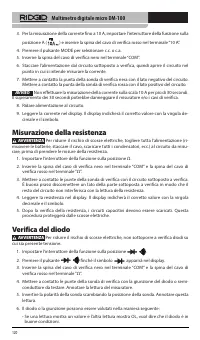

Multimetro digitale micro DM-100 120 3. Per la misurazione della corrente fino a 10 A, impostare l'interruttore della funzione sulla posizione A ( ) e inserire la spina del cavo di verifica rosso nel terminale “10 A”. 4. Premere il pulsante MODE per selezionare c.c. o c.a. 5. Inserire la spina del c...

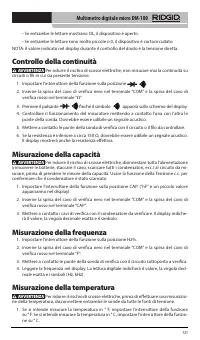

Multimetro digitale micro DM-100 121 • Se entrambe le letture mostrano OL, il dispositivo è aperto. • Se entrambe le letture sono molto piccole o 0, il dispositivo è cortocircuitato. NOTA: il valore indicato nel display durante il controllo del diodo è la tensione diretta. Controllo della continuità...

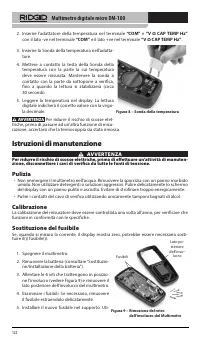

Multimetro digitale micro DM-100 122 2. Inserire l'adattatore della temperatura nel terminale “COM” e “V Ω CAP TEMP Hz” con il lato -ve nel terminale “COM” e il lato +ve nel terminale “V Ω CAP TEMP Hz”. Figura 8 – Sonda della temperatura 3. Inserire la Sonda della temperatura nell'adatta- tore. 4. M...

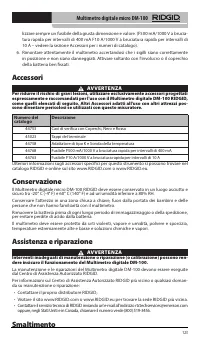

Multimetro digitale micro DM-100 123 lizzare sempre un fusibile della giusta dimensione e valore. (F500 mA/1000 V a brucia- tura rapida per intervalli di 400 mA F10 A/1000 V a bruciatura rapida per intervalli di 10 A – vedere la sezione Accessori per i numeri di catalogo). 6. Rimontare attentamente ...

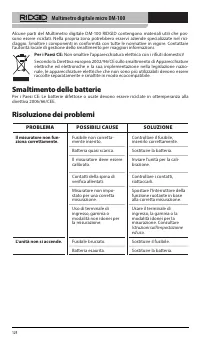

Multimetro digitale micro DM-100 124 Alcune parti del Multimetro digitale DM-100 RIDGID contengono materiali utili che pos- sono essere riciclati. Nella propria zona potrebbero esservi aziende specializzate nel rici- claggio. Smaltire i componenti in conformità con tutte le normative in vigore. Cont...

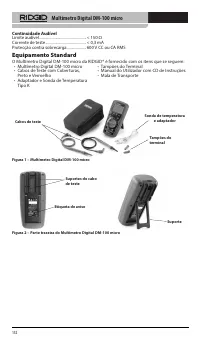

Multímetro Digital DM-100 micro 132 Continuidade Audível Limite audível ................................................... < 150 Ω Corrente de teste ............................................ < 0,3 mA Protecção contra sobrecarga ..................... 600 V CC ou CA RMS Equipamento Standard ...
