Pagina 5 - Italiano; NTRODUZIONE; OSSERVATE LE REGOLE DEL “SUONO SENZA PERICOLI”; senza pericoli”

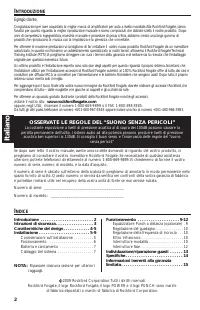

2 Italiano I NTRODUZIONE I NDICE Egregio cliente, Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamofanatici per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Do...
Pagina 6 - PRIMI PASSI; per fissare l’amplificatore al veicolo.; ONTENUTO; Amplificatore di potenza mono modello

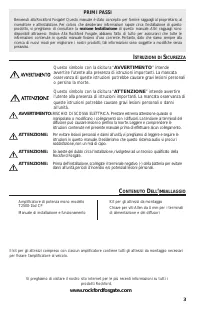

3 I STRUZIONI DI S ICUREZZA PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la se...
Pagina 7 - ARATTERISTICHE DEL; dovrebbe raggiungere +2 dB perché ciò indica taglio.

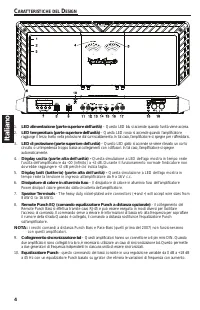

4 Italiano C ARATTERISTICHE DEL D ESIGN 1. LED alimentazione (parte superiore dell'unità) – Questo LED blu si accende quando l'unità viene accesa.2. LED temperatura (parte superiore dell'unità) – Questo LED rosso si accende quando l'amplificatore raggiunge il terzo livello nella protezione dal surri...
Pagina 8 - scollegano i cavi RCA.; NSTALLAZIONE

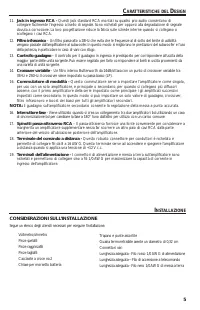

5 C ARATTERISTICHE DEL D ESIGN 11. Jack in ingresso RCA - Questi jack standard RCA montati su quadro pro-audio consentono di collegare facilmente l'ingresso a livello di segnale. Sono nichelati per opporsi alla degradazione di segnale dovuta a corrosione. La loro progettazione riduce la fatica sulle...
Pagina 9 - POSIZIONAMENTO; non è assolutamente raccommandabile.

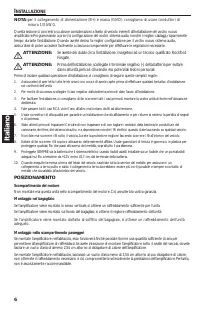

6 Italiano I NSTALLAZIONE NOTA: per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di misura 1/0 AWG. Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all’installazione del vostro nuovo amplificatore.Programmando a priori la conf...
Pagina 10 - Far in modo che il cavo NERO (Massa) sia il più corto possibile. Sempre

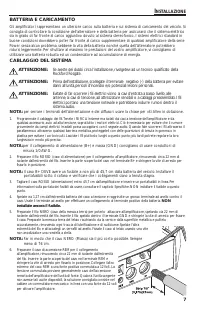

7 I NSTALLAZIONE BATTERIA E CARICAMENTO Gli amplificatori rappresentano un ulteriore carico sulla batteria e sul sistema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il sistema elettrico sia in grado di far fronte al cari...
Pagina 11 - l'amplificatore prima di collegare cavi RCA. In caso contrario si; Seguite i diagrammi per ottenere la corretta polarità di segnale.; per coppie di amplificatori collegati in parallelo.

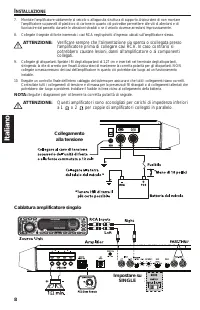

8 Italiano I NSTALLAZIONE Collegamento alla tensione 7. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto.Assicuratevi di non montare l’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriuscire dal p...
Pagina 12 - EQUALIZZATORE EQ

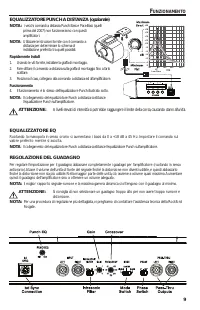

9 F UNZIONAMENTO EQUALIZZATORE PUNCH A DISTANZA (opzionale) NOTA: i vecchi comandi a distanza Punch Bass e Para-Bass (quelli prima del 2007) non funzioneranno con questi amplificatori. NOTA : Utilizzare le istruzioni fornite con il comando a distanza per determinare lo schema di installazione prefer...
Pagina 13 - REGOLAZIONE DELLA FREQUENZA DI INCROCIO; essere sincronizzati.; UNZIONAMENTO

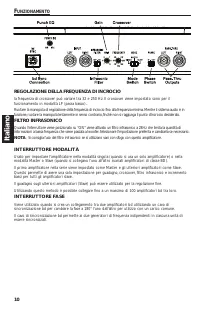

10 Italiano REGOLAZIONE DELLA FREQUENZA DI INCROCIO la frequenza di crossover può variare tra 32 e 250 Hz. Il crossover viene impostato sono per il funzionamento in modalità LP (passa basso)..Ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre il sistema...

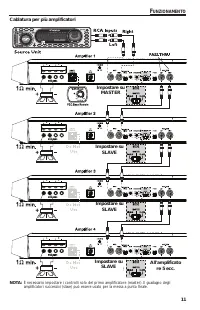

Pagina 15 - È necessario impostare i controlli solo del primo

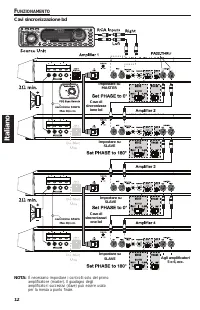

Italiano 12 F UNZIONAMENTO Cavi sincronizzazione bd Impostare su MASTER Impostare su SLAVE Impostare su SLAVE Impostare su SLAVE Cavo di sincronizzazi one bd Cavo di sincronizzaz ione bd Agli amplificatori 5 e 6, ecc. cavi minimo 8 AWG Max 38,1 cm cavi minimo 8 AWG Max 38,1 cm NOTA: È necessario imp...
Pagina 16 - Procedura 3: Controllare le uscite audio dell’amplificatore.; OPPURE

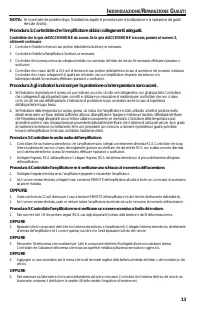

13 I NDIVIDUAZIONE /R IPARAZIONE G UASTI NOTA: Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1: Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSION...
Pagina 17 - PECIFICHE; Specifiche soggette a modiche senza preavviso

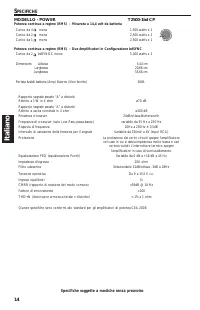

14 Italiano S PECIFICHE Specifiche soggette a modiche senza preavviso MODELLO - POWER T2500-1bd CP Potenza continua a regime (RMS) – Misurata a 14,4 volt da batteria Carico da 4 mono 1,500 watts x 1 Carico da 2 mono 2,500 watts x 1 Carico da 1 mono 2,500 watts x 1 Potenza continua a regime (RMS) – D...
Pagina 18 - Amplificatori POWER — 2 anni; assistenza tecnica autorizzato della Rockford Fosgate

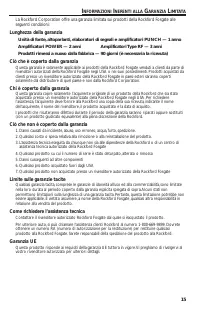

15 I NFORMAZIONI I NERENTI ALLA G ARANZIA L IMITATA La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni: Lunghezza della garanzia Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 a...
