Husqvarna TS 138L - Istruzioni

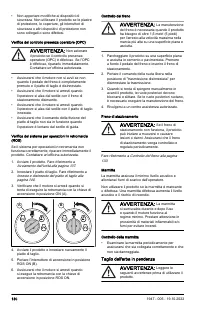

• Non apportare modifiche ai dispositivi di sicurezza. Non utilizzare il prodotto se le piastre di protezione, le coperture, gli interruttori di sicurezza o altri dispositivi di protezione non sono collegati o sono difettosi. Verifica del controllo presenza operatore (OPC) AVVERTENZA: Non azionare i...

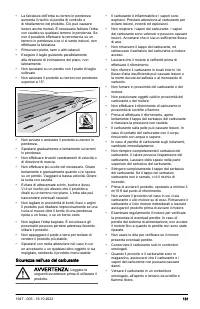

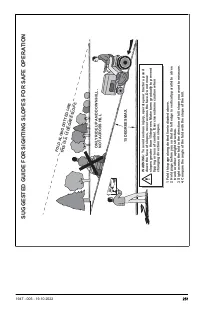

• La falciatura dell’erba su terreni in pendenza aumenta il rischio di perdita di controllo e di ribaltamento del prodotto. Ciò può causare lesioni anche mortali. È necessario falciare l’erba con cautela su qualsiasi terreno in pendenza. Se non è possibile effettuare la retromarcia su un terreno in ...

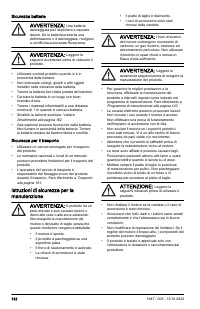

Sicurezza batterie AVVERTENZA: Una batteria danneggiata può esplodere e causare lesioni. Se la batteria presenta una deformazione o è danneggiata, rivolgersi a un'officina autorizzata Husqvarna. AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto. • Utilizzare occhiali protett...

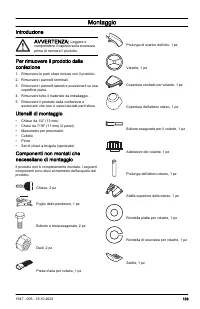

Montaggio Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di montare il prodotto. Per rimuovere il prodotto dalla confezione 1. Rimuovere le parti sfuse incluse con il prodotto.2. Rimuovere i pannelli terminali.3. Rimuovere i pannelli laterali e posizionarli su una s...

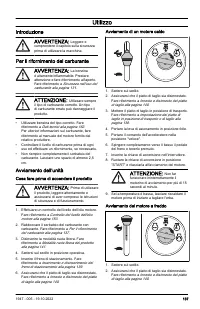

Utilizzo Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare la macchina. Per il rifornimento del carburante AVVERTENZA: La benzina è altamente infiammabile. Prestare attenzione e fare rifornimento all'aperto. Fare riferimento a Sicurezza nell'uso del carbu...

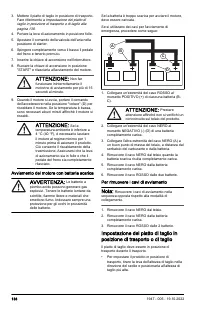

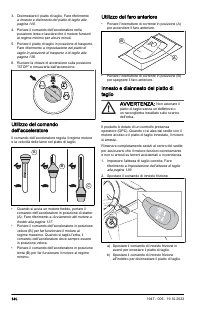

3. Mettere il piatto di taglio in posizione di trasporto. Fare riferimento a Impostazione del piatto di taglio in posizione di trasporto o di taglio alla pagina 138. 4. Portare la leva di azionamento in posizione folle.5. Spostare il comando della valvola dell'aria nella posizione di starter. 6. Spi...

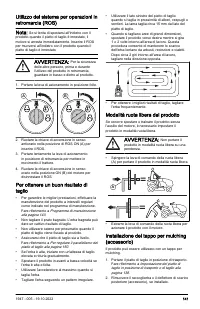

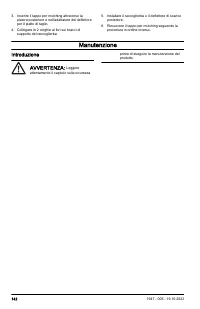

3. Inserire il tappo per mulching attraverso la piastra posteriore e nell'adattatore del deflettore per il piatto di taglio. 4. Collegare le 2 cinghie ai fori sui bracci di supporto del raccoglierba. 5. Installare il raccoglierba o il deflettore di scarico posteriore. 6. Rimuovere il tappo per mulch...

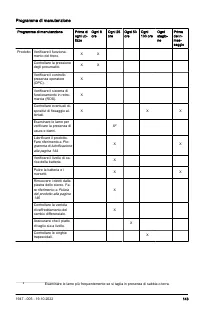

Programma di manutenzione Programma di manutenzione Prima di ogni uti- lizzo Ogni 8 ore Ogni 25 ore Ogni 50 ore Ogni 100 ore Ogni stagio- ne Prima del ri- mes- saggio Prodotto Verificare il funziona- mento del freno. X X Controllare la pressione degli pneumatici. X X Verificare il controllo presenza...

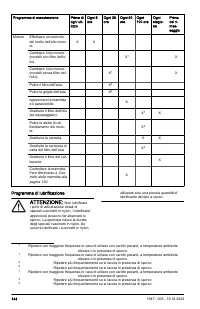

Programma di manutenzione Prima di ogni uti- lizzo Ogni 8 ore Ogni 25 ore Ogni 50 ore Ogni 100 ore Ogni stagio- ne Prima del ri- mes- saggio Motore Effettuare un controllo del livello dell'olio moto- re. X X Cambiare l'olio motore (modelli con filtro dell'o- lio). X 1 X Cambiare l'olio motore (model...

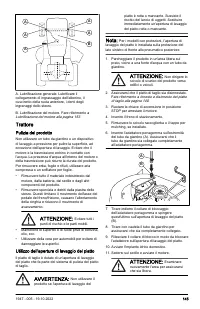

A A B A A A A. Lubrificazione generale. Lubrificare il collegamento di ingrassaggio dell'alberino, il cuscinetto della ruota anteriore, i denti degli ingranaggi dello sterzo.B. Lubrificazione del motore. Fare riferimento a Lubrificazione del motore alla pagina 153. Trattore Pulizia del prodotto Non ...

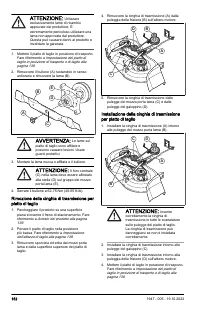

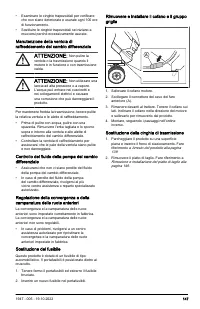

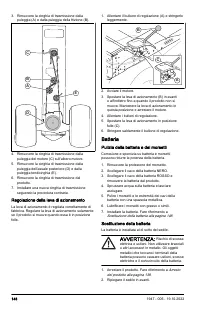

3. Rimuovere la cinghia di trasmissione dalla puleggia (A) e dalla puleggia della frizione (B). C B A E D 4. Rimuovere la cinghia di trasmissione dalla puleggia del motore (C) sull'albero motore. 5. Rimuovere la cinghia di trasmissione dalla puleggia dell'assale posteriore (D) e dalla puleggia tendi...

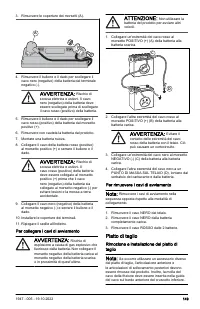

3. Rimuovere le coperture dei morsetti (A). A 4. Rimuovere il bullone e il dado per scollegare il cavo nero (negativo) della batteria dal terminale negativo (-). AVVERTENZA: Rischio di scossa elettrica e ustioni. Il cavo nero (negativo) della batteria deve essere scollegato prima di scollegare il ca...

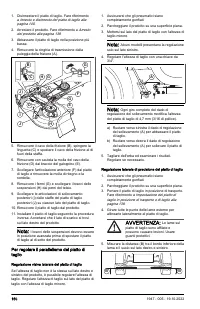

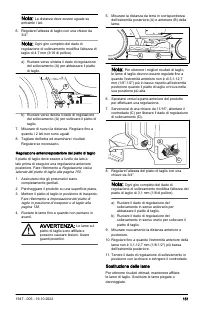

Nota: La distanza deve essere uguale su entrambi i lati. 6. Regolare l'altezza di taglio con una chiave da 3/4". Nota: Ogni giro completo del dado di regolazione di sollevamento modifica l'altezza di taglio di 4,7 mm (3/16 di pollice). a) Ruotare verso sinistra il dado di regolazione del solleva...

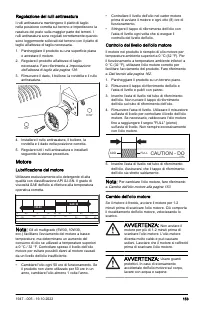

Regolazione dei rulli antirasatura I rulli antirasatura mantengono il piatto di taglio nella posizione corretta sul terreno e impediscono la rasatura del prato sulla maggior parte dei terreni. I rulli antirasatura sono regolati correttamente quando sono leggermente sollevati dal terreno con il piatt...

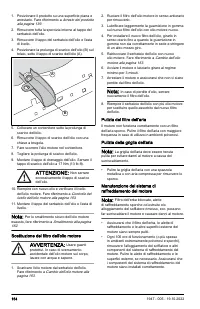

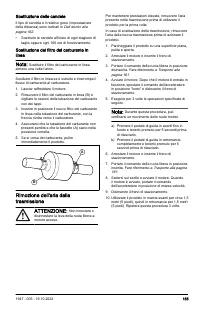

Sostituzione delle candele Il tipo di candela e il relativo gioco (impostazione della distanza) sono indicati in Dati tecnici alla pagina 162.• Sostituire le candele all'inizio di ogni stagione di taglio oppure ogni 100 ore di funzionamento. Sostituzione del filtro del carburante in linea Nota: Sost...

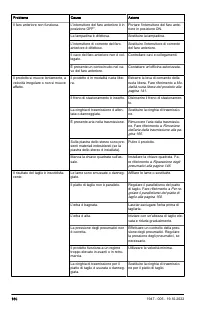

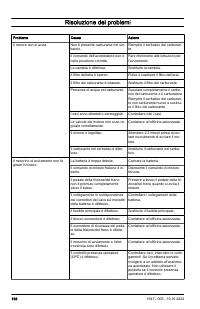

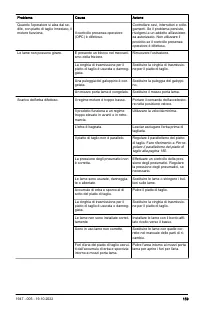

Risoluzione dei problemi Problema Causa Azione Il motore non si avvia. Non è presente carburante nel ser- batoio. Riempire il serbatoio del carburan- te. Il comando dell'acceleratore non è nella posizione corretta. Fare riferimento alle istruzioni per l’avviamento. La candela è difettosa. Sostituire...

Problema Causa Azione Il motore ha un ritorno di fiamma quando si arresta. Il comando dell'acceleratore non è nella posizione lenta. Fare riferimento a Arresto del pro- dotto alla pagina 139. Il motore si arresta quando si tenta di eseguire la retromarcia. Il sistema per operazioni in retro- marcia ...

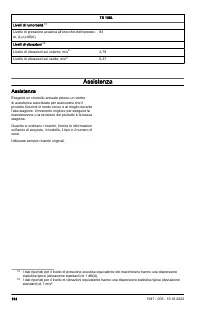

TS 138L Livelli di rumorosità 15 Livello di pressione acustica all'orecchio dell'operato- re, (L pA ) dB(A) 83 Livelli di vibrazioni 16 Livello di vibrazioni sul volante, m/s 2 2,78 Livello di vibrazioni sul sedile, m/s 2 0,37 Assistenza Assistenza Eseguire un controllo annuale presso un centro di a...

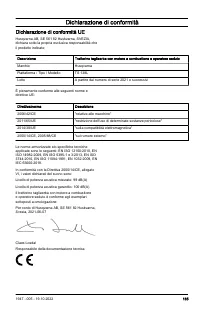

Dichiarazione di conformità Dichiarazione di conformità UE Husqvarna AB, SE 561 82 Huskvarna, SVEZIA, dichiara sotto la propria esclusiva responsabilità che il prodotto indicato: Descrizione Trattorino tagliaerba con motore a combustione e operatore seduto Marchio Husqvarna Piattaforma / Tipo / Mode...
