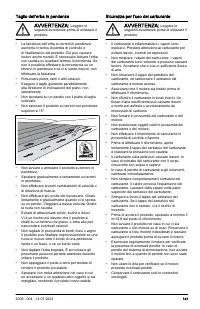

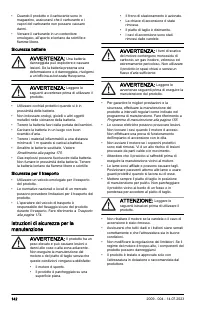

• Quando il prodotto e il carburante sono in magazzino, assicurarsi che il carburante e i vapori del carburante non possano causare danni. • Versare il carburante in un contenitore omologato, all'aperto e lontano da scintille e fiamme libere. Sicurezza batterie AVVERTENZA: Una batteria danneggiata p...

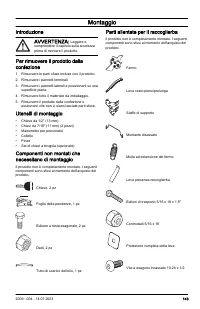

Montaggio Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di montare il prodotto. Per rimuovere il prodotto dalla confezione 1. Rimuovere le parti sfuse incluse con il prodotto.2. Rimuovere i pannelli terminali.3. Rimuovere i pannelli laterali e posizionarli su una s...

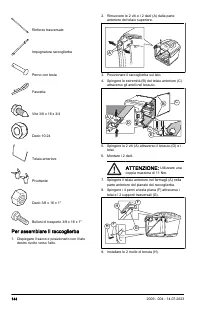

Rinforzo trasversale Impugnatura raccoglierba Perno con testa Fascetta Vite 3/8 x 16 x 3/4 Dado 10-24 Telaio anteriore Pivottante Dado 3/8 x 16 x 1" Bulloni di trasporto 3/8 x 16 x 1" Per assemblare il raccoglierba 1. Dispiegare il sacco e posizionarlo con il lato destro rivolto verso l'alto...

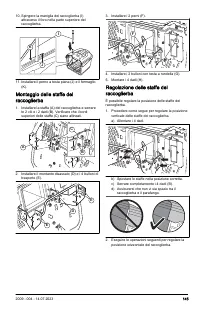

10. Spingere la maniglia del raccoglierba (I) attraverso il foro nella parte superiore del raccoglierba. I K J 11. Installare il perno a testa piana (J) e il fermaglio (K). Montaggio delle staffe del raccoglierba 1. Installare la staffa (A) del raccoglierba e serrare le 2 viti e i 2 dadi (B). Verifi...

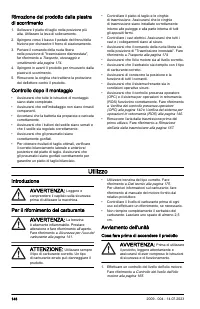

Rimozione del prodotto dalla piastra di scorrimento 1. Sollevare il piatto di taglio nella posizione più alta. Utilizzare la leva di sollevamento. 2. Spingere verso il basso il pedale del freno/della frizione per disinserire il freno di stazionamento. 3. Portare il comando della ruota libera nella p...

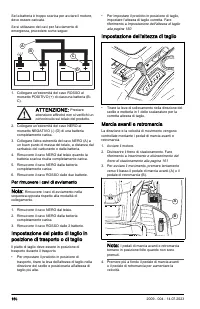

Se la batteria è troppo scarica per avviare il motore, deve essere caricata.Se si utilizzano dei cavi per l'avviamento di emergenza, procedere come segue: A B C D 1. Collegare un'estremità del cavo ROSSO al morsetto POSITIVO (+) di ciascuna batteria (B- C). ATTENZIONE: Prestare attenzione affinché n...

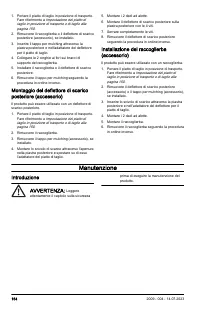

1. Portare il piatto di taglio in posizione di trasporto. Fare riferimento a Impostazione del piatto di taglio in posizione di trasporto o di taglio alla pagina 150. 2. Rimuovere il raccoglierba o il deflettore di scarico posteriore (accessorio), se installato. 3. Inserire il tappo per mulching attr...

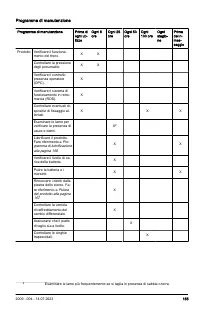

Programma di manutenzione Programma di manutenzione Prima di ogni uti- lizzo Ogni 8 ore Ogni 25 ore Ogni 50 ore Ogni 100 ore Ogni stagio- ne Prima del ri- mes- saggio Prodotto Verificare il funziona- mento del freno. X X Controllare la pressione degli pneumatici. X X Verificare il controllo presenza...

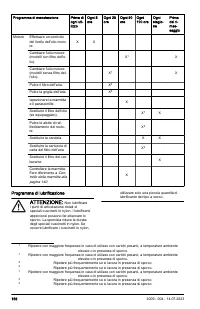

Programma di manutenzione Prima di ogni uti- lizzo Ogni 8 ore Ogni 25 ore Ogni 50 ore Ogni 100 ore Ogni stagio- ne Prima del ri- mes- saggio Motore Effettuare un controllo del livello dell'olio moto- re. X X Cambiare l'olio motore (modelli con filtro dell'o- lio). X 1 X Cambiare l'olio motore (model...

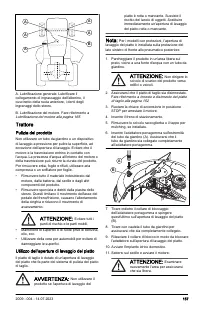

A A B A A A A. Lubrificazione generale. Lubrificare il collegamento di ingrassaggio dell'alberino, il cuscinetto della ruota anteriore, i denti degli ingranaggi dello sterzo.B. Lubrificazione del motore. Fare riferimento a Lubrificazione del motore alla pagina 165. Trattore Pulizia del prodotto Non ...

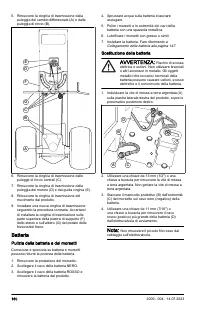

5. Rimuovere la cinghia di trasmissione dalla puleggia del cambio differenziale (A) e dalla puleggia di rinvio (B). A B C G F D E 6. Rimuovere la cinghia di trasmissione dalle pulegge di rinvio centrali (C). 7. Rimuovere la cinghia di trasmissione dalla puleggia del motore (D) e dal guida cinghia (E...

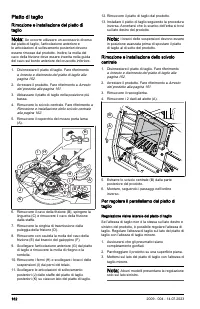

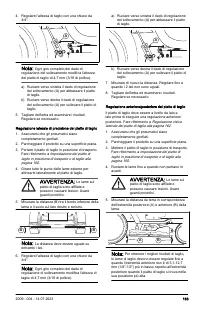

Piatto di taglio Rimozione e installazione del piatto di taglio Nota: Se occorre utilizzare un accessorio diverso dal piatto di taglio, l'articolazione anteriore e le articolazioni di sollevamento posteriori devono essere rimosse dal prodotto. Inoltre, la molla del cavo della frizione deve essere in...

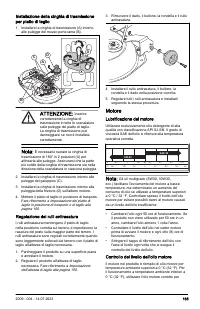

Installazione della cinghia di trasmissione per piatto di taglio 1. Installare la cinghia di trasmissione (A) intorno alle pulegge del mozzo porta lama (B). B C D X X A C ATTENZIONE: Inserire correttamente la cinghia di trasmissione in tutte le scanalature sulle pulegge del piatto di taglio. La cing...

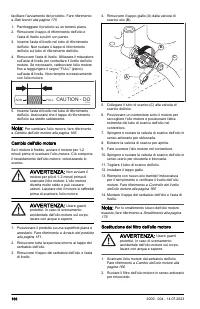

facilitare l'avviamento del prodotto. Fare riferimento a Dati tecnici alla pagina 175. 1. Parcheggiare il prodotto su un terreno piano.2. Rimuovere il tappo di rifornimento dell'olio e l'asta di livello e pulirli con panno. 3. Inserire l'asta di livello nel tubo di rifornimento dell'olio. Non ruotar...

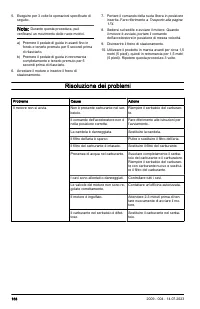

5. Eseguire per 3 volte le operazioni specificate di seguito. Nota: Durante questa procedura, può verificarsi un movimento delle ruote motrici. a) Premere il pedale di guida in avanti fino in fondo e tenerlo premuto per 5 secondi prima di rilasciarlo. b) Premere il pedale di guida in retromarcia com...

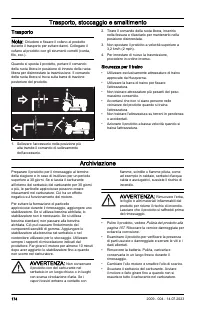

Trasporto, stoccaggio e smaltimento TrasportoNota: Chiudere e fissare il cofano al prodotto durante il trasporto per evitare danni. Collegare il cofano al prodotto con gli strumenti corretti (corda, filo, ecc.). Quando si sposta il prodotto, portare il comando della ruota libera in posizione di inne...

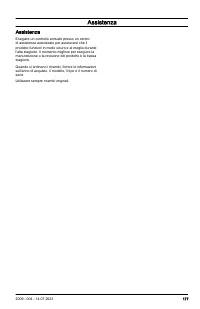

Assistenza Assistenza Eseguire un controllo annuale presso un centro di assistenza autorizzato per assicurarsi che il prodotto funzioni in modo sicuro e al meglio durante l'alta stagione. Il momento migliore per eseguire la manutenzione o la revisione del prodotto è la bassa stagione.Quando si ordin...

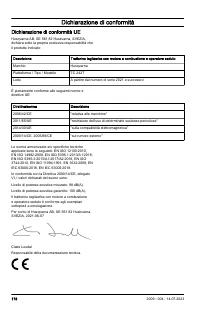

Dichiarazione di conformità Dichiarazione di conformità UE Husqvarna AB, SE 561 82 Huskvarna, SVEZIA, dichiara sotto la propria esclusiva responsabilità che il prodotto indicato: Descrizione Trattorino tagliaerba con motore a combustione e operatore seduto Marchio Husqvarna Piattaforma / Tipo / Mode...
