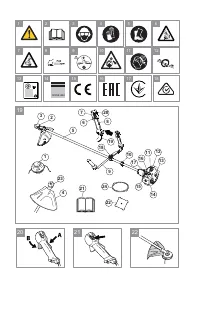

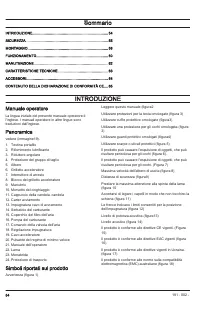

Pagina 7 - Manuale operatore; Panoramica
S Sommario INTRODUZIONE............................................................................. 54 SICUREZZA.................................................................................... 55 MONTAGGIO.................................................................................. 58 FUNZ...

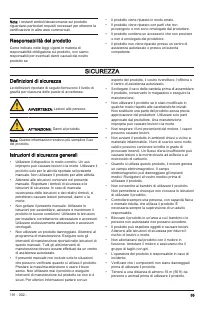

Pagina 8 - Responsabilità del prodotto; SICUREZZA; Definizioni di sicurezza
N Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per e...

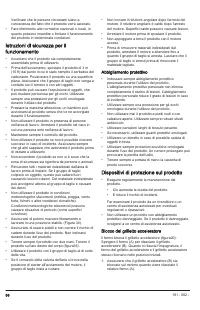

Pagina 9 - Abbigliamento protettivo; Dispositivi di protezione sul prodotto; Blocco del grilletto acceleratore
Verificare che le persone circostanti siano a conoscenza del fatto che il prodotto verrà azionato. • Fare riferimento alle normative nazionali o locali, in quanto possono impedire o limitare il funzionamento del prodotto in determinate condizioni. IIstruzioni di sicurezza per il funzionamento • Acce...

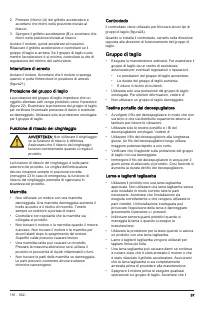

Pagina 10 - Gruppo di taglio
2. Premere il fermo (A) del grilletto acceleratore e accertarsi che ritorni nella posizione iniziale al rilascio. 3. Spingere il grilletto acceleratore (B) e accertarsi che ritorni nella posizione iniziale al rilascio. Avviare il motore, quindi accelerare al massimo. Rilasciare il grilletto accelera...

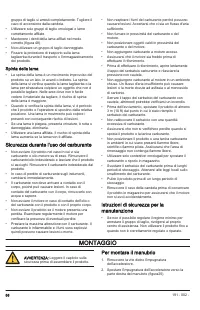

Pagina 11 - Spinta della lama; Sicurezza durante l'uso del carburante; MONTAGGIO; Per montare il manubrio
gruppo di taglio si arresti completamente. Togliere il cavo di accensione dalla candela. • Utilizzare solo gruppi di taglio omologati o lame correttamente affilate. • Mantenere i denti della lama affilati nel modo corretto (figura 48). • Non utilizzare un gruppo di taglio danneggiato.• Fissare la pr...

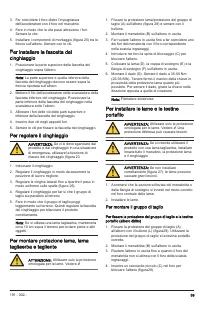

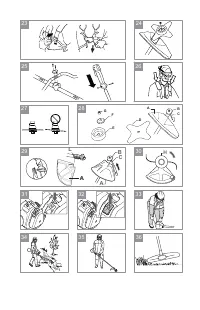

Pagina 12 - Per montare il gruppo di taglio
3. Far coincidere il foro dietro l'impugnatura dell'acceleratore con il foro nel manubrio. 4. Fare in modo che la vite passi attraverso i fori. Serrare la vite. 5. Installare i componenti di montaggio (figura 25) tra le frecce sull'albero. Serrare con le viti. P Per installare la fascetta del cinghi...

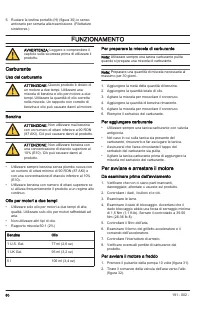

Pagina 13 - FFUNZIONAMENTO
5. Ruotare la testina portafilo (H) (figura 30) in senso antiorario per serrarla alla trasmissione. (Filettature sinistrorse.) FFUNZIONAMENTO AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare il prodotto. Carburante Uso del carburante ATTENZIONE: Questo prodotto è dot...

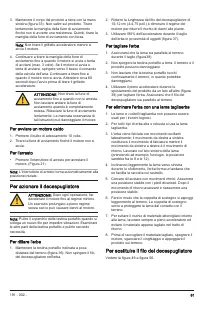

Pagina 14 - Per avviare un motore caldo; Per azionare il decespugliatore; Per eliminare l'erba con una lama tagliaerba; Per sostituire il filo del decespugliatore
3. Mantenere il corpo del prodotto a terra con la mano sinistra (figura 33). Non salire sul prodotto. Tirare lentamente la maniglia della fune di avviamento finché non si avverte una resistenza. Quindi, tirare la maniglia della fune di avviamento con forza. N Nota: Non tirare il grilletto accelerato...

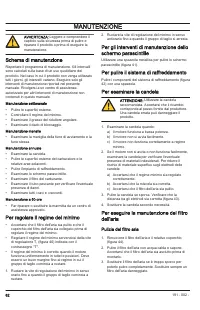

Pagina 15 - MANUTENZIONE; Pulizia del filtro aria
M MANUTENZIONE AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di pulire e riparare il prodotto o prima di eseguire la manutenzione. Schema di manutenzione Rispettare il programma di manutenzione. Gli intervalli sono calcolati sulla base di un uso quotidiano del prodotto. Nel cas...

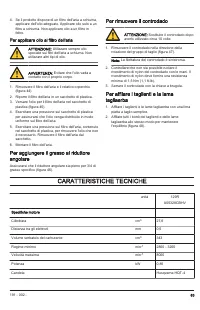

Pagina 16 - Per applicare olio al filtro dell'aria; Per aggiungere il grasso al riduttore; CARATTERISTICHE TECNICHE
4. Se il prodotto dispone di un filtro dell'aria a schiuma, applicare dell'olio adeguato. Applicare olio solo a un filtro a schiuma. Non applicare olio a un filtro in feltro. P Per applicare olio al filtro dell'aria ATTENZIONE: Utilizzare sempre olio speciale sui filtri dell'aria a schiuma. Non util...

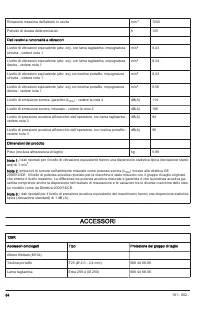

Pagina 17 - ACCESSORI
Rotazione massima dell'albero in uscita min -1 7200 Periodo di durata delle emissioni h 125 D Dati relativi a rumorosità e vibrazioni Livello di vibrazioni equivalente (ahv, eq), con lama tagliaerba, impugnatura sinistra - vedere nota 1 m/s 2 8,43 Livello di vibrazioni equivalente (ahv, eq), con lam...

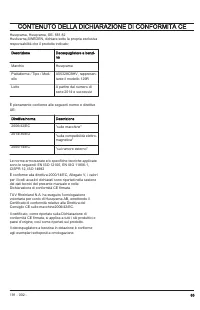

Pagina 18 - CONTENUTO DELLA DICHIARAZIONE DI CONFORMITÀ CE
C CONTENUTO DELLA DICHIARAZIONE DI CONFORMITÀ CE Husqvarna, Husqvarna, SE- 561 82 Huskvarna,SWEDEN, dichiara sotto la propria esclusiva responsabilità che il prodotto indicato: Descrizione Decespugliatore a benzi- na Marchio Husqvarna Piattaforma / Tipo / Mod- ello A05328CBHV, rappresen- tante il mo...
