Asus XONAR PHOEBUS- Istruzioni

Pagina 8 - Italiano; Contenuto della Confezione; Requisiti del sistema

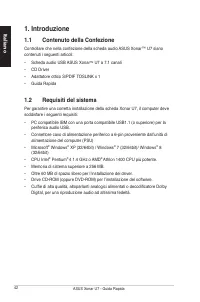

42 ASUS Xonar U7 - Guida Rapida Italiano 1. Introduzione 1.1 Contenuto della Confezione Controllare che nella confezione della scheda audio ASUS Xonar™ U7 siano contenuti i seguenti articoli: • Scheda audio USB ASUS Xonar TM U7 a 7.1 canali • CD Driver• Adattatore ottico S/PDIF TOSLINK x 1• Guida Ra...

Pagina 11 - Installazione Driver; Installazione del driver della scheda Xonar U7; con il sistema operativo Windows.; Rimozione o reinstallazione dei driver della scheda; Rimozione del driver della scheda Xonar U7; Nella finestra di dialogo; Reinstallazione dei driver della scheda Xonar U7

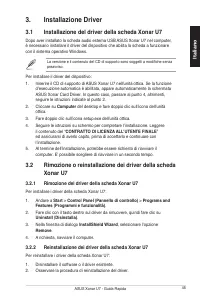

45 ASUS Xonar U7 - Guida Rapida Italiano 3. Installazione Driver 3.1 Installazione del driver della scheda Xonar U7 Dopo aver installato la scheda audio esterna USB ASUS Xonar U7 nel computer, è necessario installare il driver del dispositivo che abilita la scheda a funzionare con il sistema operati...

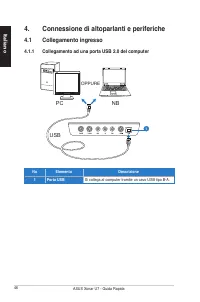

Pagina 12 - Connessione di altoparlanti e periferiche; Collegamento ingresso; OPPURE

46 ASUS Xonar U7 - Guida Rapida Italiano USB OR NB PC 4. Connessione di altoparlanti e periferiche 4.1 Collegamento ingresso 4.1.1 Collegamento ad una porta USB 2.0 del computer No Elemento Descrizione 1 Porta USB Si collega al computer tramite un cavo USB tipo B-A. 1 OPPURE

Pagina 13 - Collegamento di sistemi audio digitali

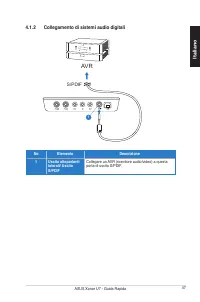

47 ASUS Xonar U7 - Guida Rapida Italiano AVR S/PDIF 4.1.2 Collegamento di sistemi audio digitali 1 No Elemento Descrizione 1 Uscita altoparlanti laterali/ Uscita S/PDIF Collegare un AVR (ricevitore audio/video) a questa porta di uscita S/PDIF.

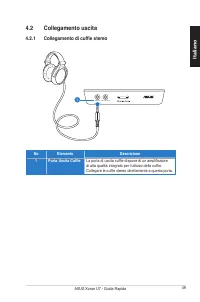

Pagina 15 - Collegamento uscita

4 ASUS Xonar U7 - Guida Rapida Italiano HP Out Mic In/Line In 4.2 Collegamento uscita 4.2.1 Collegamento di cuffie stereo 1 No Elemento Descrizione 1 Porta Uscita Cuffie La porta di uscita cuffie dispone di un amplificatore di alta qualità integrato per l'utilizzo delle cuffie. Collegare le cuffie s...

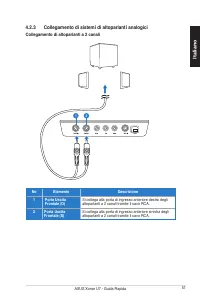

Pagina 17 - Collegamento di sistemi di altoparlanti analogici; Collegamento di altoparlanti a 2 canali

51 ASUS Xonar U7 - Guida Rapida Italiano 4.2.3 Collegamento di sistemi di altoparlanti analogici Collegamento di altoparlanti a 2 canali No Elemento Descrizione 1 Porta Uscita Frontale (D) Si collega alla porta di ingresso anteriore destra degli altoparlanti a 2 canali tramite il cavo RCA. 2 Porta U...

Pagina 19 - Collegamento di altoparlanti a 5.1 canali

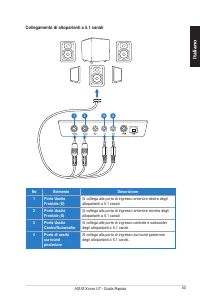

5 ASUS Xonar U7 - Guida Rapida Italiano Collegamento di altoparlanti a 5.1 canali No Elemento Descrizione 1 Porta Uscita Frontale (D) Si collega alla porta di ingresso anteriore destra degli altoparlanti a 5.1 canali. 2 Porta Uscita Frontale (S) Si collega alla porta di ingresso anteriore sinistra d...

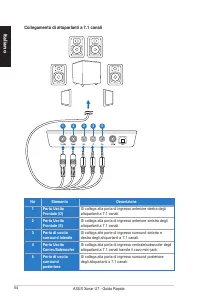

Pagina 20 - Collegamento di altoparlanti a 7.1 canali

54 ASUS Xonar U7 - Guida Rapida Italiano Collegamento di altoparlanti a 7.1 canali No Elemento Descrizione 1 Porta Uscita Frontale (D) Si collega alla porta di ingresso anteriore destra degli altoparlanti a 7.1 canali. 2 Porta Uscita Frontale (S) Si collega alla porta di ingresso anteriore sinistra ...
