Manuale d'uso Asus PB248Q

Sommario

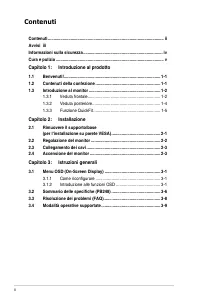

Pagina 2 - Contenuti; Capitolo 1: Introduzione al prodotto; Rimuovere il supporto/base; Capitolo 3: Istruzioni generali

ii Contenuti Contenuti ...................................................................................................... iiAvvisi iiiInformazioni sulla sicurezza ...................................................................... ivCura e pulizia ................................................

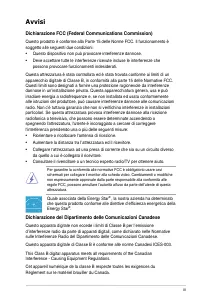

Pagina 3 - Avvisi; Dichiarazione FCC (Federal Communications Commission); soggetto alle seguenti due condizioni:; Dichiarazione del Dipartimento delle Comunicazioni Canadese; Réglement sur le matériel brouiller du Canada.

iii Avvisi Dichiarazione FCC (Federal Communications Commission) Questo prodotto è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: • Questo dispositivo non può provocare interferenze dannose.• Deve accettare tutte le interferenze ricevute incluse le ...

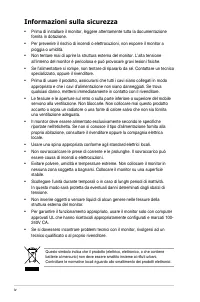

Pagina 4 - Informazioni sulla sicurezza; fornita in dotazione.

iv Informazioni sulla sicurezza • Prima di installare il monitor, leggere attentamente tutta la documentazione fornita in dotazione. • Per prevenire il rischio di incendi o elettrocuzioni, non esporre il monitor a pioggia o umidità. • Non tentare mai di aprire la struttura esterna del monitor. L’alt...

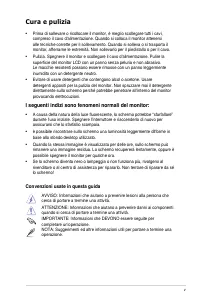

Pagina 5 - Cura e pulizia; inumidito con un detergente neutro.; I seguenti indizi sono fenomeni normali del monitor:; assicurarsi che lo sfarfallio scompaia.; Convenzioni usate in questa guida; completare un’operazione.

v Cura e pulizia • Prima di sollevare o ricollocare il monitor, è meglio scollegare tutti i cavi, compreso il cavo d'alimentazione. Quando si colloca il monitor attenersi alle tecniche corrette per il sollevamento. Quando si solleva o si trasporta il monitor, afferrarne le estremità. Non sollevarlo ...

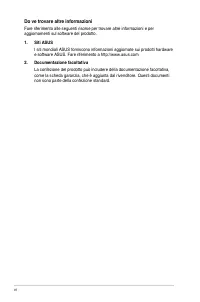

Pagina 6 - Do ve trovare altre informazioni; aggiornamenti sul software del prodotto.; Documentazione facoltativa; non sono parte della confezione standard.

vi Do ve trovare altre informazioni Fare riferimento alle seguenti risorse per trovare altre informazioni e per aggiornamenti sul software del prodotto. 1. Siti ASUS I siti mondiali ASUS forniscono informazioni aggiornate sui prodotti hardware e software ASUS. Fare riferimento a http://www.asus.com ...

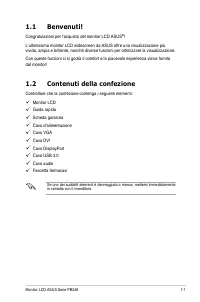

Pagina 7 - Congratulazioni per l'acquisto del monitor LCD ASUS; Contenuti della confezione; Controllare che la confezione contenga i seguenti elementi:

1-1 Monitor LCD ASUS Serie PB248 1.1 Benvenuti! Congratulazioni per l'acquisto del monitor LCD ASUS ® ! L’ultimissimo monitor LCD widescreen da ASUS offre una visualizzazione più vivida, ampia e brillante, nonché diverse funzioni per ottimizzare la visualizzazione.Con queste funzioni ci si godrà il ...

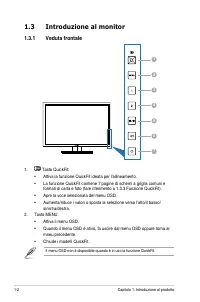

Pagina 8 - Introduzione al monitor; Veduta frontale; Attiva la funzione QuickFit ideata per l'allineamento.

1-2 Capitolo 1: Introduzione al prodotto 1.3 Introduzione al monitor 1.3.1 Veduta frontale 6 2 7 1 4 5 3 1. Tasto QuickFit: • Attiva la funzione QuickFit ideata per l'allineamento. • La funzione QuickFit contiene 7 pagine di schemi a griglia comuni e formati di carta e foto (fare riferimento a 1.3.3...

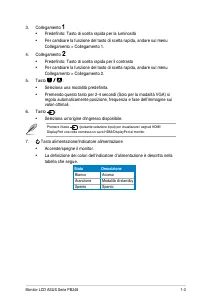

Pagina 9 - Predefinito: Tasto di scelta rapida per la luminosità; Tasto alimentazione/Indicatore alimentazione; Stato

1-3 Monitor LCD ASUS Serie PB248 3. Collegamento • Predefinito: Tasto di scelta rapida per la luminosità • Per cambiare la funzione del tasto di scelta rapida, andare sul menu Collegamento > Collegamento 1. 4. Collegamento • Predefinito: Tasto di scelta rapida per il contrasto • Per cambiare la f...

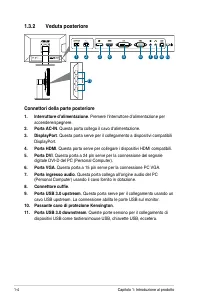

Pagina 10 - Veduta posteriore; Connettori della parte posteriore; . Premere l'interruttore d’alimentazione per; Connettore cuffie

1-4 Capitolo 1: Introduzione al prodotto 1.3.2 Veduta posteriore 1 2 3 4 5 6 8 7 9 10 11 Connettori della parte posteriore 1. Interruttore d’alimentazione . Premere l'interruttore d’alimentazione per accendere/spegnere. 2. Porta AC-IN . Questa porta collega il cavo d'alimentazione. 3. DisplayPort . ...

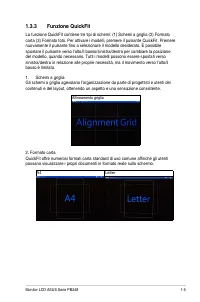

Pagina 11 - Funzione QuickFit

1-5 Monitor LCD ASUS Serie PB248 1.3.3 Funzione QuickFit La funzione QuickFit contiene tre tipi di schemi: (1) Schemi a griglia (2) Formato carta (3) Formato foto. Per attivare i modelli, premere il pulsante QuickFit. Premere nuovamente il pulsante fino a selezionare il modello desiderato. È possibi...

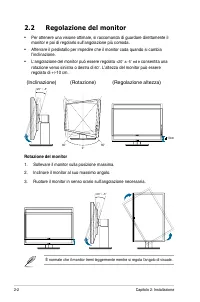

Pagina 16 - Regolazione del monitor; monitor e poi di regolarlo sull’angolazione più comoda.; Rotazione del monitor; Sollevare il monitor sulla posizione massima.

2-2 Capitolo 2: Installazione 2.2 Regolazione del monitor • Per ottenere una visione ottimale, si raccomanda di guardare direttamente il monitor e poi di regolarlo sull’angolazione più comoda. • Afferrare il piedistallo per impedire che il monitor cada quando si cambia l’inclinazione. • L’angolazion...

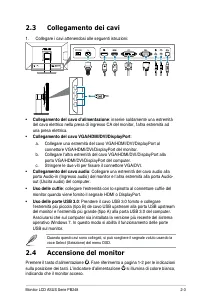

Pagina 17 - Collegamento dei cavi; Collegamento del cavo d’alimentazione; una presa elettrica.; Collegamento del cavo audio; Accensione del monitor

2-3 Monitor LCD ASUS Serie PB248 2.3 Collegamento dei cavi 1. Collegare i cavi attenendosi alle seguenti istruzioni: • Collegamento del cavo d’alimentazione : inserire saldamente una estremità del cavo elettrico nella presa di ingresso CA del monitor, l'altra estremità ad una presa elettrica. • Coll...

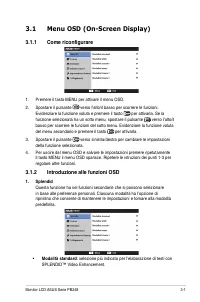

Pagina 19 - Come riconfigurare; Modalità standard

3-1 Monitor LCD ASUS Serie PB248 3.1 Menu OSD (On-Screen Display) 3.1.1 Come riconfigurare 1. Premere il tasto MENU per attivare il menu OSD. 2. Spostare il pulsante verso l’alto/il basso per scorrere le funzioni. Evidenziare la funzione voluta e premere il tasto per attivarla. Se la funzione selezi...

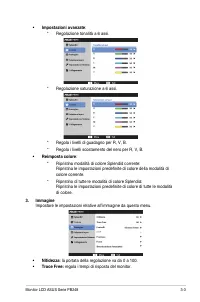

Pagina 21 - Impostazioni avanzate; regola i tempi di risposta del monitor.

3-3 Monitor LCD ASUS Serie PB248 • Impostazioni avanzate : * Regolazione tonalità a 6 assi. * Regolazione saturazione a 6 assi. * Regola i livelli di guadagno per R, V, B. * Regola i livelli scostamento del nero per R, V, B. • Reimposta colore : * Ripristino modalità di colore Splendid corrente: Rip...

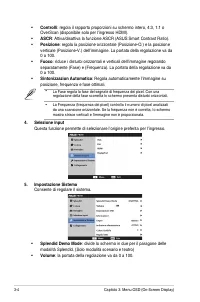

Pagina 22 - : Regola automaticamente l’immagine su; Consente di regolare il sistema.

3-4 Capitolo 3: Menu OSD (On-Screen Display) • Controlli : regola il rapporto proporzioni su schermo intero, 4:3, 1:1 o OverScan (disponibile solo per l’ingresso HDMI). • ASCR : Attiva/disattiva la funzione ASCR (ASUS Smart Contrast Ratio). • Posizione : regola la posizione orizzontale (Posizione-O....

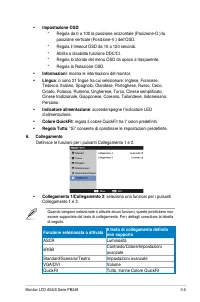

Pagina 23 - Definisce le funzioni per i pulsanti Collegamento 1 e 2.; Funzione selezionata o attivata; Volume

3-5 Monitor LCD ASUS Serie PB248 • Impostazione OSD : * Regola da 0 a 100 la posizione orizzontale (Posizione-O.)/la posizione verticale (Posizione-V.) dell’OSD. * Regola il timeout OSD da 10 a 120 secondi. * Abilita o disabilita funzione DDC/CI. * Regola lo sfondo del menu OSD da opaco a trasparent...

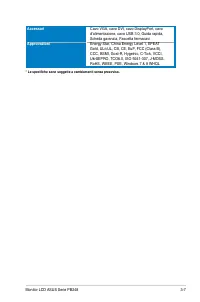

Pagina 25 - Accessori; Approvazioni

3-7 Monitor LCD ASUS Serie PB248 Accessori Cavo VGA, cavo DVI, cavo DisplayPort, cavo d’alimentazione, cavo USB 3.0, Guida rapida, Scheda garanzia, Fascetta fermacavi Approvazioni Energy Star, China Energy Level 1, EPEAT Gold, UL/cUL, CB, CE, EuP, FCC (Class B), CCC, BSMI, Gost-R, Hygeinic, C-Tick, ...

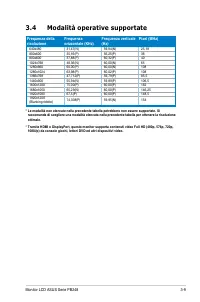

Pagina 27 - Modalità operative supportate; Frequenza della

3-9 Monitor LCD ASUS Serie PB248 3.4 Modalità operative supportate Frequenza della risoluzione Frequenza orizzontale (KHz) Frequenza verticale (Hz) Pixel (MHz) 640x480 31,47(N) 59,94(N) 25,18 800x600 35,16(P) 56,25(P) 36 800x600 37,88(P) 60,32(P) 40 1024x768 48,36(N) 60,00(N) 65 1280x960 60,00(P) 60...
