Husqvarna TC 242TX - Manuale d'uso

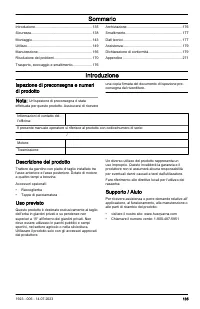

Pagina 2 - Ispezione di preconsegna e numeri

Sommario Introduzione.......................................................... 135Sicurezza.............................................................. 138Montaggio............................................................. 143Utilizzo...............................................................

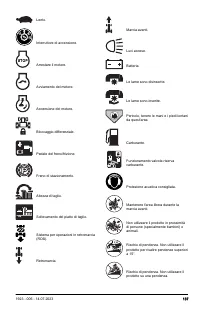

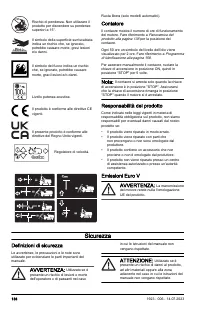

Pagina 5 - Sicurezza; Definizioni di sicurezza

Rischio di pendenza. Non utilizzare il prodotto per discendere su pendenze superiori a 15°. Il simbolo della superficie surriscaldata indica un rischio che, se ignorato, potrebbe causare morte, gravi lesioni e/o danni. Il simbolo del fuoco indica un rischio che, se ignorato, potrebbe causare morte, ...

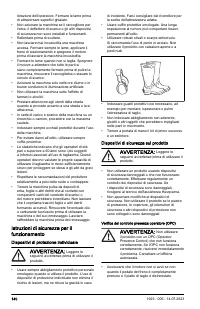

Pagina 7 - Dispositivi di protezione individuale

direzione dell'operatore. Fermare le lame prima di attraversare superfici ghiaiate. • Non azionare la macchina se il raccoglitore per l'erba, il deflettore di scarico o gli altri dispositivi di sicurezza non sono installati e funzionanti. • Rallentare prima di svoltare.• Non lasciare mai incustodita...

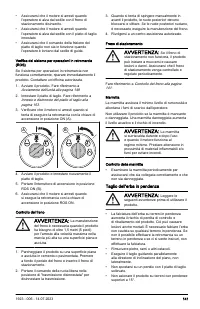

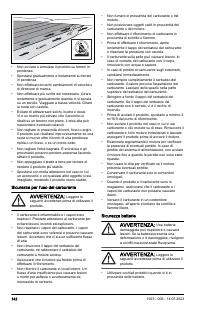

Pagina 8 - Taglio dell'erba in pendenza

• Assicurarsi che il motore si arresti quando l'operatore si alza dal sedile con il freno di stazionamento disinserito. • Assicurarsi che il motore si arresti quando l'operatore si alza dal sedile con il piatto di taglio innestato. • Assicurarsi che il comando della frizione del piatto di taglio non...

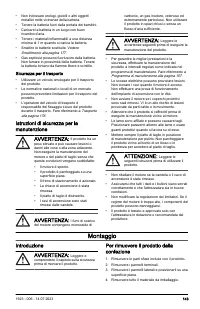

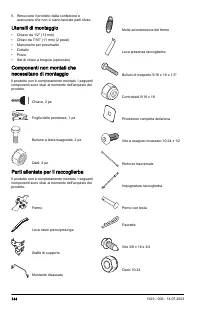

Pagina 10 - Sicurezza per il trasporto; Istruzioni di sicurezza per la; Montaggio; Introduzione

• Non indossare orologi, gioielli o altri oggetti metallici nelle vicinanze della batteria. • Tenere la batteria fuori dalla portata dei bambini.• Caricare la batteria in un luogo con buon ricambio d'aria. • Tenere i materiali infiammabili a una distanza minima di 1 m quando si carica la batteria. •...

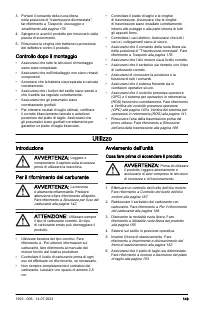

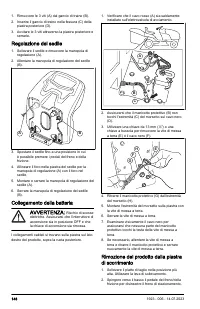

Pagina 16 - Controllo dopo il montaggio; Utilizzo; Cosa fare prima di accendere il prodotto

3. Portare il comando della ruota libera nella posizione di "trasmissione disinnestata", far riferimento a Trasporto, stoccaggio e smaltimento alla pagina 176. 4. Spingere in avanti il prodotto per rimuoverlo dalla piastra di scorrimento. 5. Rimuovere la cinghia che trattiene la protezione d...

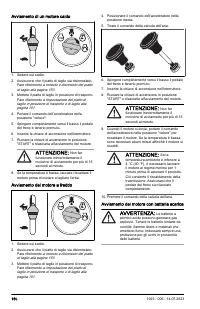

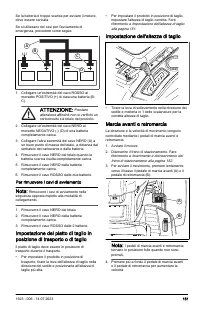

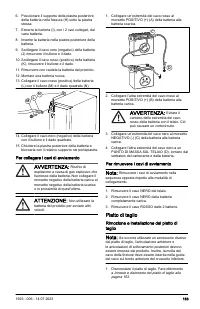

Pagina 18 - Per rimuovere i cavi di avviamento; Impostazione del piatto di taglio in

Se la batteria è troppo scarica per avviare il motore, deve essere caricata.Se si utilizzano dei cavi per l'avviamento di emergenza, procedere come segue: A B C D 1. Collegare un'estremità del cavo ROSSO al morsetto POSITIVO (+) di ciascuna batteria (B- C). ATTENZIONE: Prestare attenzione affinché n...

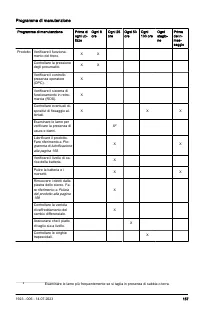

Pagina 24 - Programma di manutenzione

Programma di manutenzione Programma di manutenzione Prima di ogni uti- lizzo Ogni 8 ore Ogni 25 ore Ogni 50 ore Ogni 100 ore Ogni stagio- ne Prima del ri- mes- saggio Prodotto Verificare il funziona- mento del freno. X X Controllare la pressione degli pneumatici. X X Verificare il controllo presenza...

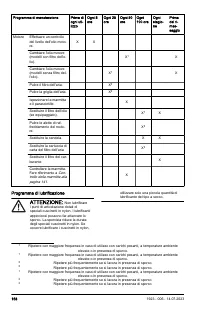

Pagina 25 - Programma di lubrificazione

Programma di manutenzione Prima di ogni uti- lizzo Ogni 8 ore Ogni 25 ore Ogni 50 ore Ogni 100 ore Ogni stagio- ne Prima del ri- mes- saggio Motore Effettuare un controllo del livello dell'olio moto- re. X X Cambiare l'olio motore (modelli con filtro dell'o- lio). X 1 X Cambiare l'olio motore (model...

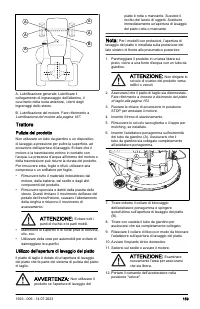

Pagina 26 - Trattore; Pulizia del prodotto

A A B A A A A. Lubrificazione generale. Lubrificare il collegamento di ingrassaggio dell'alberino, il cuscinetto della ruota anteriore, i denti degli ingranaggi dello sterzo.B. Lubrificazione del motore. Fare riferimento a Lubrificazione del motore alla pagina 167. Trattore Pulizia del prodotto Non ...

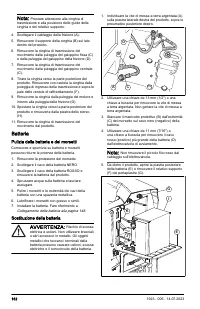

Pagina 29 - Batteria; Pulizia della batteria e dei morsetti

Nota: Prestare attenzione alla cinghia di trasmissione e alla posizione delle guide della cinghia e del relativo supporto. 4. Scollegare il cablaggio della frizione (A).5. Rimuovere il supporto della cinghia (B) sul lato destro del prodotto. 6. Rimuovere la cinghia di trasmissione del movimento dall...

Pagina 30 - Piatto di taglio; Rimozione e installazione del piatto di

6. Posizionare il supporto della piastra posteriore della batteria nella fessura (H) sotto la piastra stessa. 7. Estrarre la batteria (I), con i 2 cavi collegati, dal vano batteria. 8. Inserire la batteria nella piastra posteriore della batteria. 9. Scollegare il cavo nero (negativo) della batteria ...

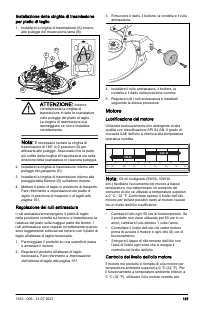

Pagina 34 - Motore; Lubrificazione del motore

Installazione della cinghia di trasmissione per piatto di taglio 1. Installare la cinghia di trasmissione (A) intorno alle pulegge del mozzo porta lama (B). A B D C ATTENZIONE: Inserire correttamente la cinghia di trasmissione in tutte le scanalature sulle pulegge del piatto di taglio. La cinghia di...

Pagina 35 - Cambio dell'olio motore

facilitare l'avviamento del prodotto. Fare riferimento a .1. Parcheggiare il prodotto su un terreno piano.2. Rimuovere il tappo di rifornimento dell'olio e l'asta di livello e pulirli con panno. 3. Inserire l'asta di livello nel tubo di rifornimento dell'olio. Non ruotare il tappo di rifornimento de...

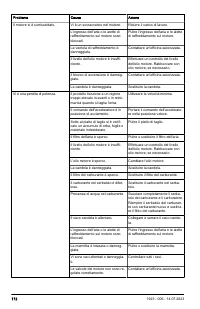

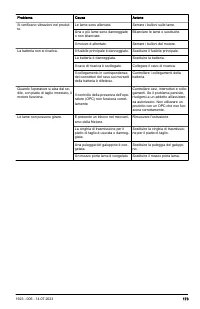

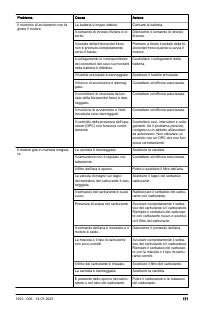

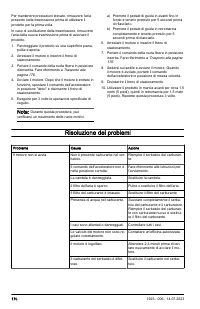

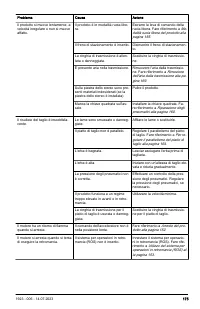

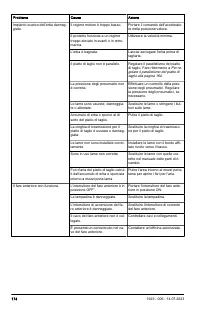

Pagina 37 - Risoluzione dei problemi

Per mantenere prestazioni elevate, rimuovere l'aria presente nella trasmissione prima di utilizzare il prodotto per la prima volta.In caso di sostituzione della trasmissione, rimuovere l'aria dalla nuova trasmissione prima di azionare il prodotto.1. Parcheggiare il prodotto su una superficie piana, ...

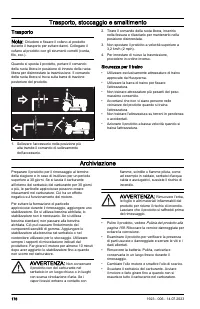

Pagina 43 - Trasporto, stoccaggio e smaltimento; Sicurezza per il traino; Archiviazione

Trasporto, stoccaggio e smaltimento TrasportoNota: Chiudere e fissare il cofano al prodotto durante il trasporto per evitare danni. Collegare il cofano al prodotto con gli strumenti corretti (corda, filo, ecc.). Quando si sposta il prodotto, portare il comando della ruota libera in posizione di inne...

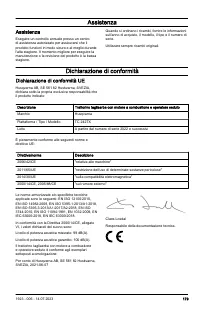

Pagina 46 - Assistenza; Dichiarazione di conformità; Dichiarazione di conformità UE

Assistenza Assistenza Eseguire un controllo annuale presso un centro di assistenza autorizzato per assicurarsi che il prodotto funzioni in modo sicuro e al meglio durante l'alta stagione. Il momento migliore per eseguire la manutenzione o la revisione del prodotto è la bassa stagione. Quando si ordi...
