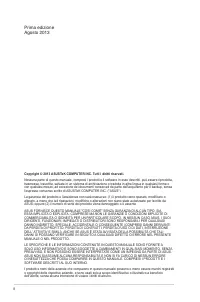

Pagina 2 - ii; Prima edizione
ii Copyright © 2013 ASUSTeK COMPUTER INC. Tutti i diritti riservati. Nessuna parte di questo manuale, compresi i prodotti e il software in esso descritti, può essere riprodotta, trasmessa, trascritta, salvata in un sistema di archiviazione o tradotta in altra lingua in qualsiasi forma o con qualsias...

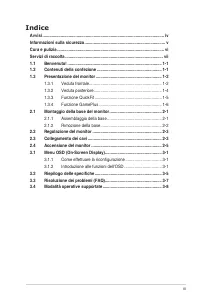

Pagina 3 - iii; Indice
iii Indice Avvisi ........................................................................................................... ivInformazioni sulla sicurezza ....................................................................... vCura e pulizia ..........................................................

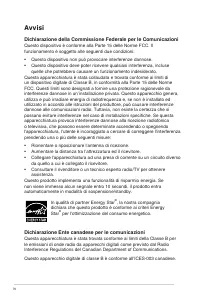

Pagina 4 - iv; Avvisi; Dichiarazione della Commissione Federale per le Comunicazioni
iv Avvisi Dichiarazione della Commissione Federale per le Comunicazioni Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: • Questo dispositivo non può provocare interferenze dannose.• Questo dispositivo deve poter ricevere qualsias...

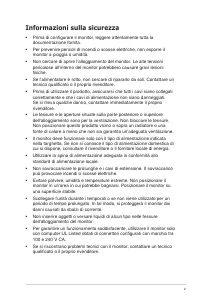

Pagina 5 - Informazioni sulla sicurezza
v Informazioni sulla sicurezza • Prima di configurare il monitor, leggere attentamente tutta la documentazione fornita. • Per prevenire pericoli di incendi o scosse elettriche, non esporre il monitor a pioggia o umidità. • Non cercare di aprire l'alloggiamento del monitor. Le alte tensioni pericolos...

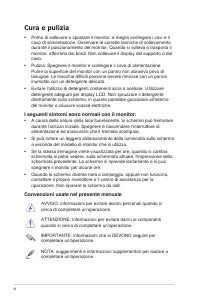

Pagina 6 - Cura e pulizia; I seguenti sintomi sono normali con il monitor:
vi Cura e pulizia • Prima di sollevare o spostare il monitor, è meglio scollegare i cavi e il cavo di alimentazione. Osservare le corrette tecniche di sollevamento durante il posizionamento del monitor. Quando si solleva o trasporta il monitor, afferrarlo dai bordi. Non sollevare il display dal supp...

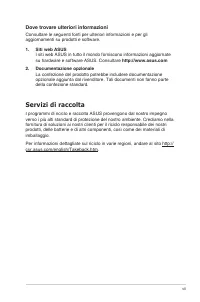

Pagina 7 - vii; Dove trovare ulteriori informazioni; aggiornamenti su prodotti e software.; Documentazione opzionale; La confezione del prodotto potrebbe includere documentazione; Servizi di raccolta
vii Dove trovare ulteriori informazioni Consultare le seguenti fonti per ulteriori informazioni e per gli aggiornamenti su prodotti e software. 1. Siti web ASUS I siti web ASUS in tutto il mondo forniscono informazioni aggiornate su hardware e software ASUS. Consultare http://www.asus.com 2. Documen...

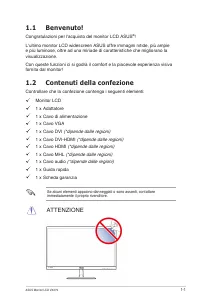

Pagina 8 - Congratulazioni per l'acquisto del monitor LCD ASUS; Contenuti della confezione; Controllare che la confezione contenga i seguenti elementi:; immediatamente il proprio rivenditore.; ATTENZIONE
1-1 ASUS Monitor LCD VX279 1.1 Benvenuto! Congratulazioni per l'acquisto del monitor LCD ASUS ® ! L'ultimo monitor LCD widescreen ASUS offre immagini nitide, più ampie e più luminose, oltre ad una miriade di caratteristiche che migliorano la visualizzazione.Con queste funzioni ci si godrà il comfort...

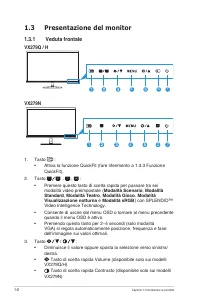

Pagina 9 - Presentazione del monitor; Veduta frontale
1-2 Capitolo 1: Introduzione al prodotto 1.3 Presentazione del monitor 1.3.1 Veduta frontale VX279Q / H 7 4 6 VX279N 4 2 7 1. Tasto : • Attiva la funzione QuickFit (fare riferimento a 1.3.3 Funzione QuickFit). 2. Tasto , , : • Premere questo tasto di scelta rapida per passare tra sei modalità video ...

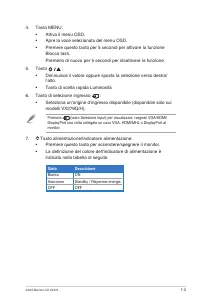

Pagina 10 - Stato
1-3 ASUS Monitor LCD VX279 4. Tasto MENU: • Attiva il menu OSD. • Apre la voce selezionata del menu OSD. • Premere questo tasto per 5 secondi per attivare la funzione Blocco tasti. Premerlo di nuovo per 5 secondi per disattivare la funzione. 5. Tasto : • Diminuisce il valore oppure sposta la selezio...

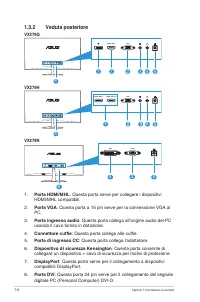

Pagina 11 - Veduta posteriore
1-4 Capitolo 1: Introduzione al prodotto 1.3.2 Veduta posteriore VX279Q VGA HDMI / MHL VGA HDMI / MHL 4 5 3 2 1 7 6 VX279H VGA HDMI / MHL-2 HDMI / MHL-1 VGA HDMI / MHL-2 HDMI / MHL-1 4 6 VX279N VGA DVI VGA DVI 2 6 5 8 1. Porta HDMI/MHL : Questa porta serve per collegare i dispositivi HDMI/MHL compat...

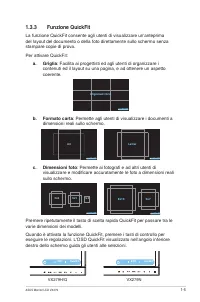

Pagina 12 - Funzione QuickFit; VX279H/Q VX279N
1-5 ASUS Monitor LCD VX279 1.3.3 Funzione QuickFit La funzione QuickFit consente agli utenti di visualizzare un'anteprima del layout del documento o della foto direttamente sullo schermo senza stampare copie di prova. Per attivare QuickFit: a. Griglia : Facilita ai progettisti ed agli utenti di orga...

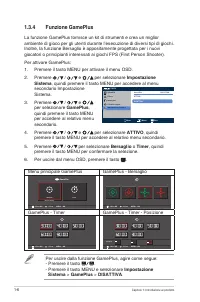

Pagina 13 - Funzione GamePlus
1-6 Capitolo 1: Introduzione al prodotto 1.3.4 Funzione GamePlus La funzione GamePlus fornisce un kit di strumenti e crea un miglior ambiente di gioco per gli utenti durante l’esecuzione di diversi tipi di giochi. Inoltre, la funzione Bersaglio è appositamente progettata per i nuovi giocatori o prin...

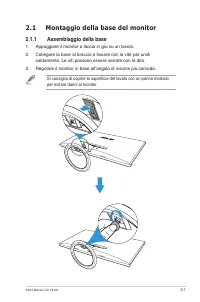

Pagina 14 - Montaggio della base del monitor; Assemblaggio della base; saldamente. Le viti possono essere serrate con le dita.
2-1 ASUS Monitor LCD VX279 2.1 Montaggio della base del monitor 2.1.1 Assemblaggio della base 1. Appoggiare il monitor a faccia in giù su un tavolo.2. Collegare la base al braccio e fissare con la vite per unirli saldamente. Le viti possono essere serrate con le dita. 3. Regolare il monitor in base ...

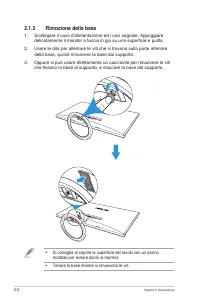

Pagina 15 - Rimozione della base
2-2 Capitolo 2: Impostazione 2.1.2 Rimozione della base 1. Scollegare il cavo d’alimentazione ed i cavi segnale. Appoggiare delicatamente il monitor a faccia in giù su una superficie e pulita. 2. Usare le dita per allentare le viti che si trovano sulla parte inferiore della base, quindi rimuovere la...

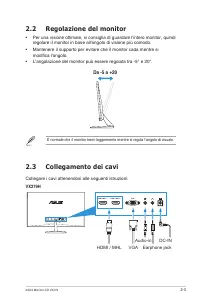

Pagina 16 - Regolazione del monitor; regolare il monitor in base all'angolo di visione più comodo.; Collegamento dei cavi; Collegare i cavi attenendosi alle seguenti istruzioni:
2-3 ASUS Monitor LCD VX279 È normale che il monitor tremi leggermente mentre si regola l’angolo di visuale. 2.2 Regolazione del monitor • Per una visione ottimale, si consiglia di guardare l'intero monitor, quindi regolare il monitor in base all'angolo di visione più comodo. • Mantenere il supporto ...

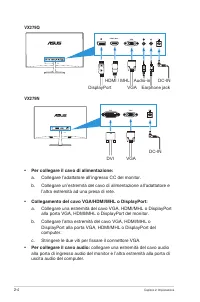

Pagina 17 - DisplayPort; Per collegare il cavo di alimentazione:
2-4 Capitolo 2: Impostazione VX279Q VGA HDMI / MHL VGA HDMI / MHL HDMI / MHL DisplayPort Audio-in DC-IN VGA Earphone jack VX279N VGA DVI VGA DVI DC-IN VGA DVI • Per collegare il cavo di alimentazione: a. Collegare l’adattatore all’ingresso CC del monitor.b. Collegare un’estremità del cavo di aliment...

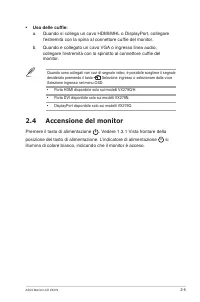

Pagina 18 - Accensione del monitor
2-5 ASUS Monitor LCD VX279 • Uso delle cuffie: a. Quando si collega un cavo HDMI/MHL o DisplayPort, collegare l’estremità con la spina al connettore cuffie del monitor. b. Quando è collegato un cavo VGA o ingresso linea audio, collegare l'estremità con lo spinotto al connettore cuffie del monitor. Q...

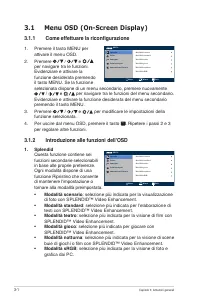

Pagina 19 - Come effettuare la riconfigurazione
3-1 Capitolo 3: Istruzioni generali 3.1 Menu OSD (On-Screen Display) 3.1.1 Come effettuare la riconfigurazione 1. Premere il tasto MENU per attivare il menu OSD. 2. Premere / e per navigare tra le funzioni. Evidenziare e attivare la funzione desiderata premendo il tasto MENU. Se la funzione selezion...

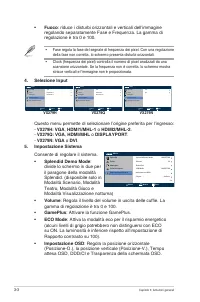

Pagina 21 - Fuoco; strisce verticali e l'immagine non è proporzionata.; VX279Q
3-3 Capitolo 3: Istruzioni generali • Fuoco : riduce i disturbi orizzontali e verticali dell’immagine regolando separatamente Fase e Frequenza. La gamma di regolazione è tra 0 e 100. • Fase regola la fase del segnale di frequenza dei pixel. Con una regolazione della fase non corretta, lo schermo pre...

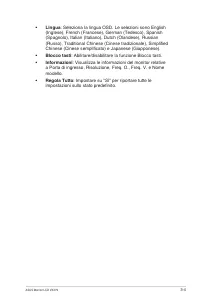

Pagina 22 - Lingua; : Seleziona la lingua OSD. Le selezioni sono English; Blocco tasti; : Visualizza le informazioni del monitor relative; Regola Tutto; impostazioni sullo stato predefinito.
3-4 ASUS Monitor LCD VX279 • Lingua : Seleziona la lingua OSD. Le selezioni sono English (Inglese), French (Francese), German (Tedesco), Spanish (Spagnolo), Italian (Italiano), Dutch (Olandese), Russian (Russo), Traditional Chinese (Cinese tradizionale), Simplified Chinese (Cinese semplificato) e Ja...

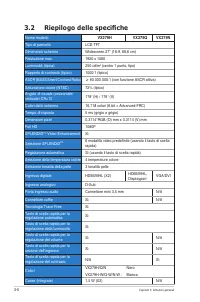

Pagina 23 - Riepilogo delle specifiche
3-5 Capitolo 3: Istruzioni generali 3.2 Riepilogo delle specifiche Nome modello VX279H VX279Q VX279N Tipo di pannello LCD TFT Dimensioni schermo Widescreen 27" (16:9, 68,6 cm) Risoluzione max. 1920 x 1080 Luminosità (tipica) 250 cd/m 2 (centro 1 punto, tipo) Rapporto di contrasto (tipico) 1000:1...

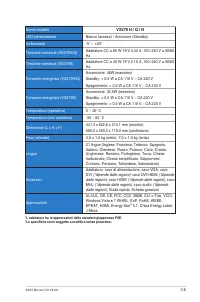

Pagina 24 - Hz
3-6 ASUS Monitor LCD VX279 Nome modello VX279 H / Q / N LED alimentazione Bianco (acceso) / Arancione (Standby) Inclinazione -5° ~ +20° Tensione nominale (VX279H/Q) Adattatore CC a 65 W 19 V 3,42 A ,100~240 V a 50/60 Hz Tensione nominale (VX279N) Adattatore CC a 40 W 19 V 2,10 A ,100~240 V a 50/60 H...

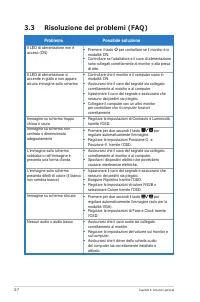

Pagina 25 - Problema
3-7 Capitolo 3: Istruzioni generali 3.3 Risoluzione dei problemi (FAQ) Problema Possibile soluzione Il LED di alimentazione non è acceso (ON) • Premere il tasto per controllare se il monitor è in modalità ON. • Controllare se l’adattatore e il cavo di alimentazione sono collegati correttamente al mo...

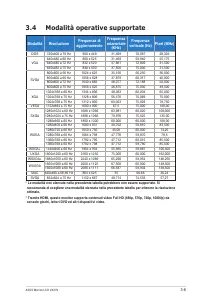

Pagina 26 - Modalità operative supportate
3-8 ASUS Monitor LCD VX279 3.4 Modalità operative supportate Modalità Risoluzione Frequenza di aggiornamento Frequenza orizzontale (KHz) Frequenza verticale (Hz) Pixel (MHz) DOS 720x400 a 70 Hz 900 x 449 31,469 70,087 28,322 VGA 640x480 a 60 Hz 800 x 525 31,469 59,940 25,175 640x480 a 72 Hz 832 x 52...
