Asus VW22ATL- Manuale d'uso

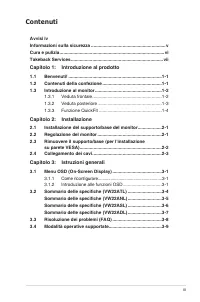

Pagina 3 - Contenuti; Capitolo 1: Introduzione al prodotto; Rimuovere il supporto/base (per l’installazione; Capitolo 3: Istruzioni generali

iii Contenuti Avvisi ivInformazioni sulla sicurezza ........................................................... vCura e pulizia ................................................................................... viTakeback Services .......................................................................

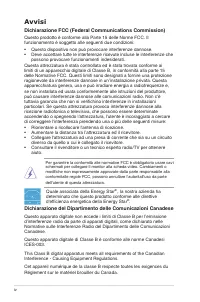

Pagina 4 - Avvisi; Dichiarazione FCC (Federal Communications Commission)

iv Avvisi Dichiarazione FCC (Federal Communications Commission) Questo prodotto è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: Questo dispositivo non può provocare interferenze dannose. • Deve accettare tutte le interferenze ricevute incluse le in...

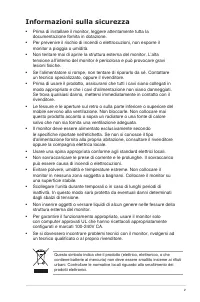

Pagina 5 - Informazioni sulla sicurezza; Prima di installare il monitor, leggere attentamente tutta la

v Informazioni sulla sicurezza Prima di installare il monitor, leggere attentamente tutta la • documentazione fornita in dotazione.Per prevenire il rischio di incendi o elettrocuzioni, non esporre il • monitor a pioggia o umidità.Non tentare mai di aprire la struttura esterna del monitor. L’alta • t...

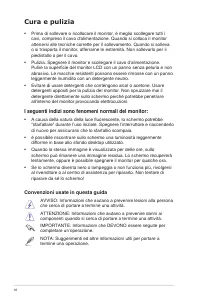

Pagina 6 - Cura e pulizia; all'interno del monitor provocando elettrocuzioni.; I seguenti indizi sono fenomeni normali del monitor:; A causa della natura della luce fluorescente, lo schermo potrebbe; Convenzioni usate in questa guida; termine una operazione.

vi Cura e pulizia Prima di sollevare o ricollocare il monitor, è meglio scollegare tutti i • cavi, compreso il cavo d'alimentazione. Quando si colloca il monitor attenersi alle tecniche corrette per il sollevamento. Quando si solleva o si trasporta il monitor, afferrarne le estremità. Non sollevarlo...

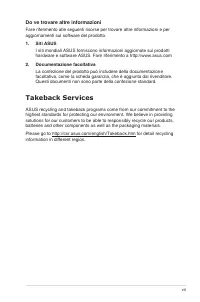

Pagina 7 - Do ve trovare altre informazioni; aggiornamenti sul software del prodotto.; Siti ASUS; La confezione del prodotto può includere della documentazione; Takeback Services; information in different region.

vii Do ve trovare altre informazioni Fare riferimento alle seguenti risorse per trovare altre informazioni e per aggiornamenti sul software del prodotto. Siti ASUS 1. I siti mondiali ASUS forniscono informazioni aggiornate sui prodotti hardware e software ASUS. Fare riferimento a http://www.asus.com...

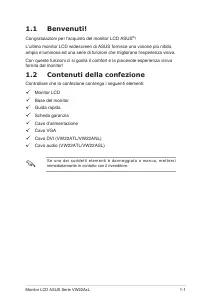

Pagina 9 - Congratulazioni per l'acquisto del monitor LCD ASUS; Contenuti della confezione; Controllare che la confezione contenga i seguenti elementi:

1-1 Monitor LCD ASUS Serie VW22AxL 1.1 Benvenuti! Congratulazioni per l'acquisto del monitor LCD ASUS ® ! L'ultimo monitor LCD widescreen di ASUS fornisce una visione più nitida, ampia e luminosa ed una serie di funzioni che migliorano l'esperienza visiva. Con queste funzioni ci si godrà il comfort ...

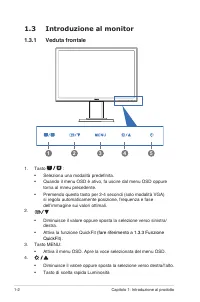

Pagina 10 - Introduzione al monitor; Veduta frontale

1-2 Capitolo 1: Introduzione al prodotto 1.3 Introduzione al monitor 1.3.1 Veduta frontale 1 2 4 3 5 Tasto 1. : Seleziona una modalità predefinita. • Quando il menu OSD è ativo, fa uscire dal menu OSD oppure • torna al mneu precedente.Premendo questo tasto per 2-4 secondi (solo modalità VGA) • si re...

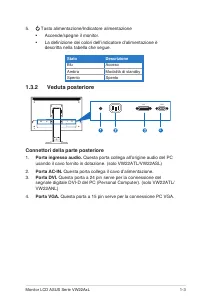

Pagina 11 - Veduta posteriore; Connettori della parte posteriore; Porta ingresso audio.

1-3 Monitor LCD ASUS Serie VW22AxL 5. Tasto alimentazione/Indicatore alimentazione Accende/spegne il monitor. • La definizione dei colori dell’indicatore d’alimentazione è • descritta nella tabella che segue. Stato Descrizione Blu Acceso Ambra Modalità di standby Spento Spento 1.3.2 Veduta posterior...

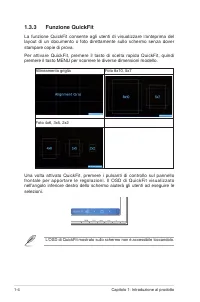

Pagina 12 - Funzione QuickFit; premere il tasto MENU per scorrere le diverse dimensioni modello.

1-4 Capitolo 1: Introduzione al prodotto 1.3.3 Funzione QuickFit La funzione QuickFit consente agli utenti di visualizzare l'anteprima del layout di un documento o foto direttamente sullo schermo senza dover stampare copie di prova.Per attivare QuickFit, premere il tasto di scelta rapida QuickFit, q...

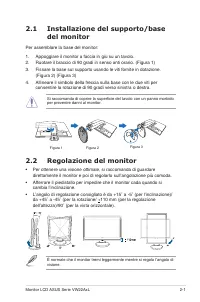

Pagina 15 - del monitor; Regolazione del monitor

2-1 Monitor LCD ASUS Serie VW22AxL 2.1 Installazione del supporto/base del monitor Per assemblare la base del monitor: Appoggiare il monitor a faccia in giù su un tavolo. 1. Ruotare il braccio di 90 gradi in senso anti orario. (Figura 1) 2. Fissare la base sul supporto usando le viti fornite in dota...

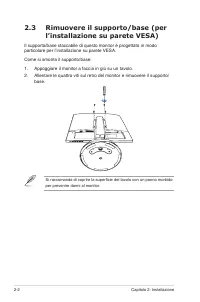

Pagina 16 - l’installazione su parete VESA)

2-2 Capitolo 2: Installazione 2.3 Rimuovere il supporto/base (per l’installazione su parete VESA) Il supporto/base staccabile di questo monitor è progettato in modo particolare per l’installazione su parete VESA. Come si smonta il supporto/base: 1. Appoggiare il monitor a faccia in giù su un tavolo....

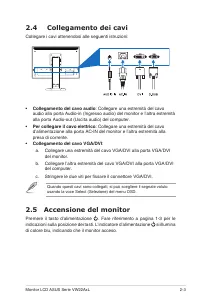

Pagina 17 - Collegamento dei cavi; Collegamento del cavo audio; Accensione del monitor

2-3 Monitor LCD ASUS Serie VW22AxL 2.4 Collegamento dei cavi Collegare i cavi attenendosi alle seguenti istruzioni: Collegamento del cavo audio • : Collegare una estremità del cavo audio alla porta Audio-in (Ingresso audio) del monitor e l’altra estremità alla porta Audio-out (Uscita audio) del comp...

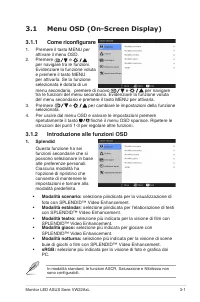

Pagina 19 - Come riconfigurare; Splendid

3-1 Monitor LED ASUS Serie VW22AxL 3.1 Menu OSD (On-Screen Display) 3.1.1 Come riconfigurare Premere 1. il tasto MENU per attivare il menu OSD. Premere 2. e per navigare tra le funzioni. Evidenziare la funzione voluta e premere il tasto MENU per attivarla. Se la funzione selezionata è dotata di un m...

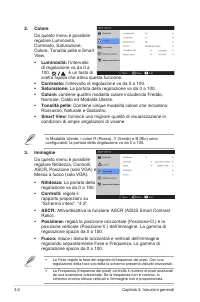

Pagina 20 - Colore; Immagine

3-2 Capitolo 3: Istruzioni generali Colore 2. Da questo menu è possibile regolare Luminosità, Contrasto, Saturazione, Colore, Tonalità pelle e Smart View. Luminosità: • l’intervallo di regolazione va da 0 a 100. è un tasto di scelta rapida che attiva questa funzione. Contrasto: • l’intervallo di reg...

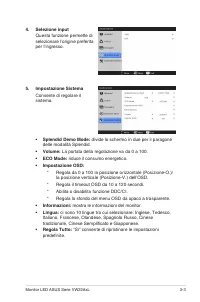

Pagina 21 - Selezione input

3-3 Monitor LED ASUS Serie VW22AxL Selezione input 4. Questa funzione permette di selezionare l’origine preferita per l’ingresso. Impostazione Sistema 5. Consente di regolare il sistema. Splendid Demo Mode: • divide lo schermo in due per il paragone delle modalità Splendid. Volume: • La portata dell...

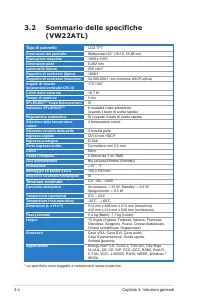

Pagina 22 - Sommario delle specifiche; Tipo di pannello

3-4 Capitolo 3: Istruzioni generali 3.2 Sommario delle specifiche (VW22ATL) Tipo di pannello LCD TFT Dimensioni del pannello Widescreen 22" (16:10, 55,88 cm) Risoluzione massima 1680 x 1050 Dimensioni pixel 0,282 mm Luminosità (tipico) 250 cd/m 2 Rapporto di contrasto (tipico) 1000:1 Rapporto di...

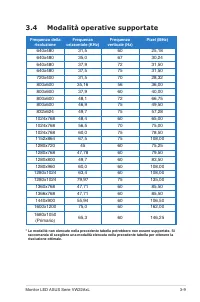

Pagina 27 - Modalità operative supportate; Frequenza della

3-9 Monitor LED ASUS Serie VW22AxL 3.4 Modalità operative supportate Frequenza della risoluzione Frequenza orizzontale (KHz) Frequenza verticale (Hz) Pixel (MHz) 640x480 31,5 60 25,18 640x480 35,0 67 30,24 640x480 37,9 72 31,50 640x480 37,5 75 31,50 720x400 31,5 70 28,32 800x600 35,16 56 36,00 800x6...
