Asus VW199TL- Manuale d'uso

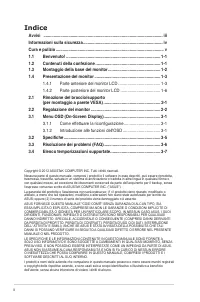

Pagina 2 - Indice; Rimozione del braccio/supporto

ii Copyright © 2012 ASUSTeK COMPUTER INC. Tutti i diritti riservati.Nessuna parte di questo manuale, compresi i prodotti e il software in esso descritti, può essere riprodotta, trasmessa, trascritta, salvata in un sistema di archiviazione o tradotta in altra lingua in qualsiasi forma o con qualsiasi...

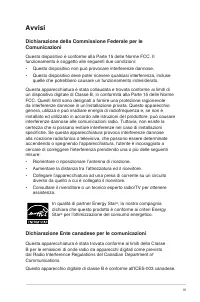

Pagina 3 - Avvisi; Dichiarazione della Commissione Federale per le

iii Avvisi Dichiarazione della Commissione Federale per le Comunicazioni Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:• Questo dispositivo non può provocare interferenze dannose.• Questo dispositivo deve poter ricevere qualsias...

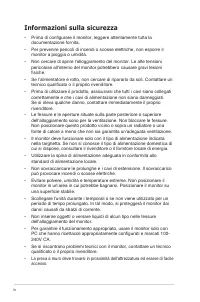

Pagina 4 - Informazioni sulla sicurezza

iv Informazioni sulla sicurezza • Prima di configurare il monitor, leggere attentamente tutta la documentazione fornita. • Per prevenire pericoli di incendi o scosse elettriche, non esporre il monitor a pioggia o umidità. • Non cercare di aprire l'alloggiamento del monitor. Le alte tensioni pericolo...

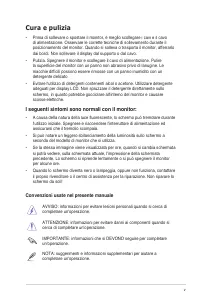

Pagina 5 - Cura e pulizia; dai bordi. Non sollevare il display dal supporto o dal cavo.; I seguenti sintomi sono normali con il monitor:; assicurarsi che il tremolio scompaia.; Convenzioni usate nel presente manuale; IMPORTANTE: informazioni che si DEVONO seguire per completare

v Cura e pulizia • Prima di sollevare o spostare il monitor, è meglio scollegare i cavi e il cavo di alimentazione. Osservare le corrette tecniche di sollevamento durante il posizionamento del monitor. Quando si solleva o trasporta il monitor, afferrarlo dai bordi. Non sollevare il display dal suppo...

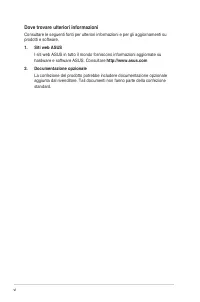

Pagina 6 - Dove trovare ulteriori informazioni; hardware e software ASUS. Consultare; Documentazione opzionale

vi Dove trovare ulteriori informazioni Consultare le seguenti fonti per ulteriori informazioni e per gli aggiornamenti su prodotti e software. 1. Siti web ASUS I siti web ASUS in tutto il mondo forniscono informazioni aggiornate su hardware e software ASUS. Consultare http://www.asus.com 2. Document...

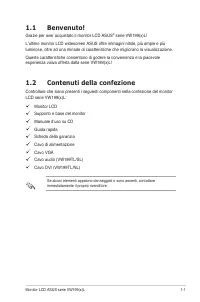

Pagina 7 - Grazie per aver acquistato il monitor LCD ASUS; Contenuti della confezione

1-1 Monitor LCD ASUS serie VW199(x)L 1.1 Benvenuto! Grazie per aver acquistato il monitor LCD ASUS ® serie VW199(x)L! L'ultimo monitor LCD widescreen ASUS offre immagini nitide, più ampie e più luminose, oltre ad una miriade di caratteristiche che migliorano la visualizzazione. Queste caratteristich...

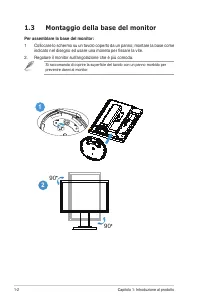

Pagina 8 - Montaggio della base del monitor; Per assemblare la base del monitor:; indicato nel disegno ed usare una moneta per fissare la vite.

1-2 Capitolo 1: Introduzione al prodotto 1.3 Montaggio della base del monitor Per assemblare la base del monitor: 1 Collocare lo schermo su un tavolo coperto da un panno; montare la base come indicato nel disegno ed usare una moneta per fissare la vite. 2. Regolare il monitor sull’angolazione che è ...

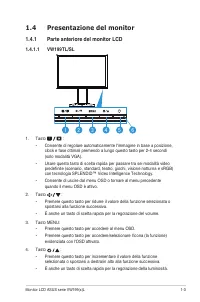

Pagina 9 - Presentazione del monitor; Parte anteriore del monitor LCD

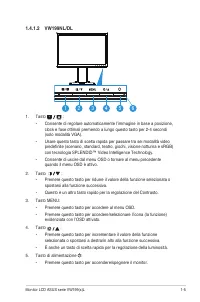

1-3 Monitor LCD ASUS serie VW199(x)L 1.4 Presentazione del monitor 1.4.1 Parte anteriore del monitor LCD 1.4.1.1 VW199TL/SL 2 1 3 4 5 6 1. Tasto : • Consente di regolare automaticamente l'immagine in base a posizione, clock e fase ottimali premendo a lungo questo tasto per 2-4 secondi (solo modalità...

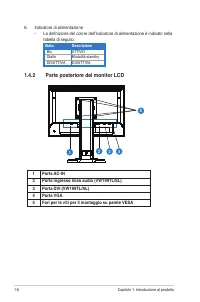

Pagina 12 - Indicatore di alimentazione; Parte posteriore del monitor LCD; Porta VGA

1-6 Capitolo 1: Introduzione al prodotto 6. Indicatore di alimentazione • La definizione del colore dell’indicatore di alimentazione è indicato nella tabella di seguito. Stato Descrizione Blu ATTIVO Giallo Modalità standby DISATTIVA DISATTIVA 1.4.2 Parte posteriore del monitor LCD 4 3 2 1 5 1 Porta ...

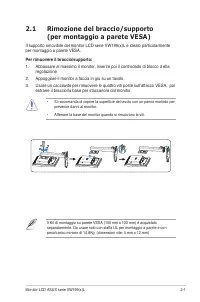

Pagina 13 - per montaggio a parete VESA.

2-1 Monitor LCD ASUS serie VW199(x)L 2.1 Rimozione del braccio/supporto (per montaggio a parete VESA) Il supporto rimovibile del monitor LCD serie VW199(x)L è ideato particolarmente per montaggio a parete VESA. Per rimuovere il braccio/supporto: 1. Abbassare al massimo il monitor, inserire poi il co...

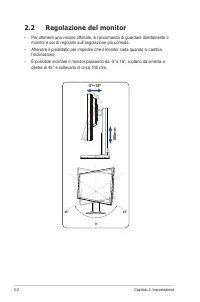

Pagina 14 - Regolazione del monitor; monitor e poi di regolarlo sull’angolazione più comoda.

2-2 Capitolo 2: Impostazione 2.2 Regolazione del monitor • Per ottenere una visione ottimale, si raccomanda di guardare direttamente il monitor e poi di regolarlo sull’angolazione più comoda. • Afferrare il piedistallo per impedire che il monitor cada quando si cambia l’inclinazione. • È possibile i...

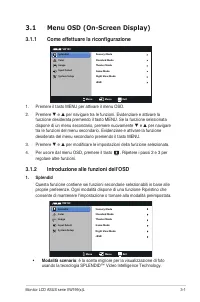

Pagina 15 - Modalità scenario

3-1 Monitor LCD ASUS serie VW199(x)L 3.1 Menu OSD (On-Screen Display) 3.1.1 Come effettuare la riconfigurazione VW199 Splendid Color Image Input Select Move Menu Exit System Setup Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode sRGB 1. Premere il tasto MENU per attivare il menu OSD...

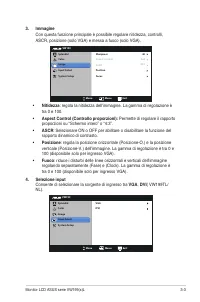

Pagina 17 - : regola la nitidezza dell'immagine. La gamma di regolazione è

3-3 Monitor LCD ASUS serie VW199(x)L 3. Immagine Con questa funzione principale è possibile regolare nitidezza, controlli, ASCR, posizione (solo VGA) e messa a fuoco (solo VGA). VW199 Splendid Color Image Input Select Move Menu Exit System Setup Focus Sharpness Aspect Control ASCR 40 Full OFF Positi...

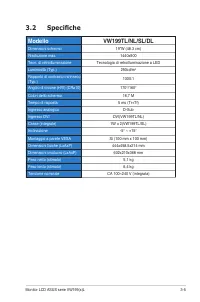

Pagina 19 - Specifiche; Modello

3-5 Monitor LCD ASUS serie VW199(x)L 3.2 Specifiche Modello VW199TL/NL/SL/DL Dimensioni schermo 19”W (48.3 cm) Risoluzione max. 1440x900 Tecn. di retroilluminazione Tecnologia di retroilluminazione a LED Luminosità (Typ.) 250cd/m 2 Rapporto di contrasto intrinseco (Typ.) 1000:1 Angolo di visione (H/...

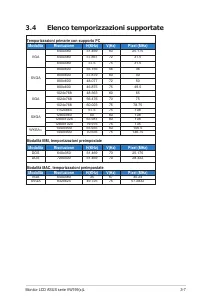

Pagina 21 - Elenco temporizzazioni supportate

3-7 Monitor LCD ASUS serie VW199(x)L 3.4 Elenco temporizzazioni supportate Temporizzazioni primarie con supporto PC Modalità Risoluzione H(KHz) V(Hz) Pixel (MHz) VGA 640x480 31.469 60 25.175 640x480 37.861 72 31.5 640x480 37.5 75 31.5 SVGA 800x600 35.156 56 36 800x600 37.879 60 40 800x600 48.077 72 ...
